产品名称:杭州爱华 声级计自动检定系统
产品描述:声级计自动检定装置是我公司自主开发的声级计、噪声级计分析仪、声校准器的检定装置,它可以按JJG 188-2017声级计以及JJG 188-2002声级计、JJG 778-2005噪声统计分析仪、JJG 980-2003个人声暴露计、JJG 176-2005声校准器,已在我公司的生产过程及出厂检验中大量使用........
声级计自动检定装置是我公司自主开发的声级计、噪声级计分析仪、声校准器的检定装置,它可以按JJG 188-2017声级计以及JJG 188-2002声级计、JJG 778-2005噪声统计分析仪、JJG 980-2003个人声暴露计、JJG 176-2005声校准器,已在我公司的生产过程及出厂检验中大量使用,累积检定5万多台仪器,具有性价比高,操作方便等优点。

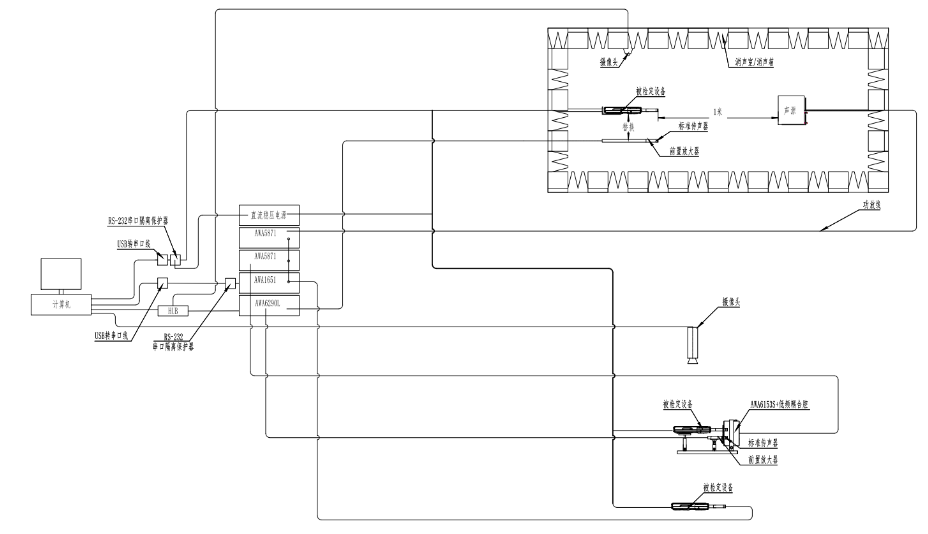

1、声级计自动检定系统示意图
1.1、电信号测试连接示意图

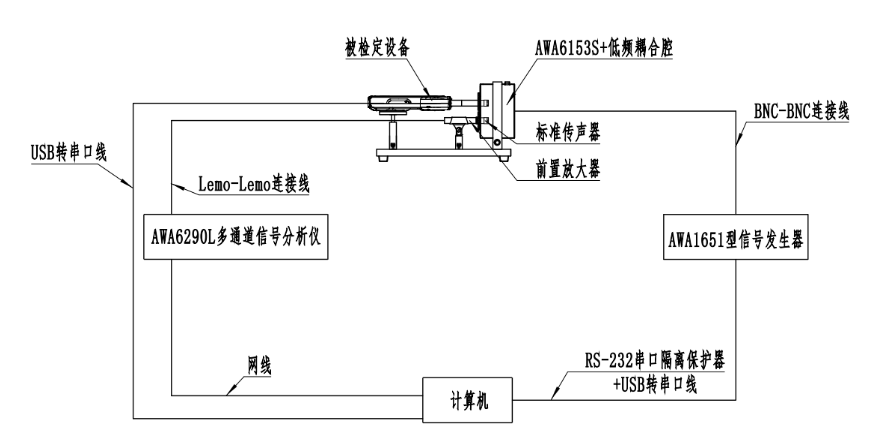

1.2、低频声信号检定连接示意图

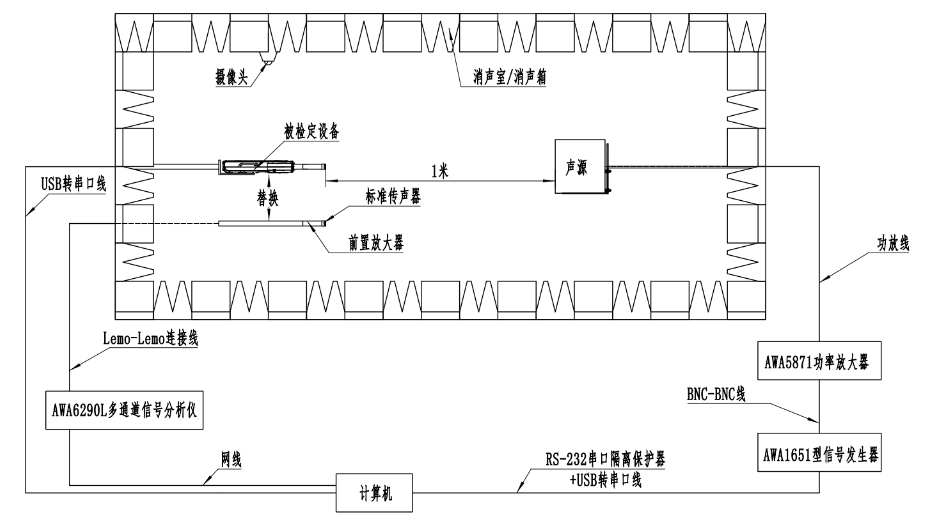

1.3、自由场高频声信号检定连接示意图

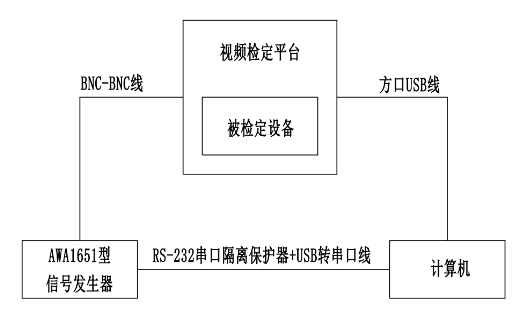

1.4电信号检定(视频检定)连接示意图
序号 |
设备名称 |
主要指标或功能 |
数量 |
标准条款 |
1 |
AWA6021型声校准器 |
1级校准器,250Hz、1kHz两个频点 |
1 |
7.1.3a |
2 |
40AU实验室标准传声器
|
实验室标准传声器 |
1 |
7.1.3b |
3 |
AWA14403/AWA14404型工作标准传声器
|
工作标准传声器 |
2 |
|
4 |
AWA1651型信号发生器
|
正弦波、猝发音、精密衰减器 |
1 |
7.1.3c,f,g |
5 |
AWA6290L多通道信号分析仪(两通道即可)
|
两个通道,声级、电压测量,含1/3 OCT分析软件 |
1 |
7.1.3d |
6 |
AWA14600E型前置放大器
|
可加200V极化电压 |
2 |
7.1.3e |
7 |
AWA5511型声源
|
200Hz~20kHz(1米,>94dB) |
1 |
7.1.3h |
8 |
AWA5871型功率放大器
|
10Hz-20kHz,20W功率输出 |
2 |
7.1.3i |
9 |
AWA188型消声箱
|
测试夹具,高清摄像头 |
1 |
7.1.3j |
10 |
AWA6153S+型低频耦合腔
|
10Hz~400Hz,总失值小于0.1% |
1 |
7.1.3k |
11 |
声级计检定平台软件
|
控制其它仪器自动测试、保存测量结果、生成检定证书 |
1 |
|
12 |
稳压电源MCH-305B
|
给被检仪器供电 |
1 |
|
13 |
视频检定平台 |
用于电信号视频识别检定 |
1 |
视频检定功能配置 |
14 |
计算机DELL |
控制声场,监控,编写证书 |
1 |
|
15 |
1m延伸电缆 |
BNC至BNC |
2 |
|
16 |
RS-232 串口隔离保护器(MWE232-B) |
|
1 |
|
17 |
RS-232 串口隔离保护器(MWE232-C) |
|
1 |
|
18 |
5米延长电缆 |
LEMO至LEMO,配AWA14600E用 |
2 |
|
19 |
AWA8534型电信号配合器20pF适配器 |
检定声级计用 |
2 |
|
20 |
|
1/2"内螺纹转1/4"内螺纹 |
2 |
|
21 |
AWA8531配合器 |
校准1/2"传声器用 |
1 |
|
22 |
AWA8532配合器 |
校准1/4"传声器用 |
2 |
|
23 |
AWA8736密码锁线(U转串口线) |
为计算机扩展两个串行口,用于控制信号源,被检仪器 |
2 |
|
24 |
AWA8760型连接线 |
接AWA5688/6228+多功能声级计 |
4 |
|
25 |
DB9-RJ45型打印机连接线 |
接AWA5636/5661声级计 |
2 |
|
26 |
方口USB线 |
接摄像头 |
1 |
视频检定功能配置 |
27 |
1m连接线 |
5V外接电源(USB口) |
1 |
|
28 |
USB 延长线 |
3m |
2 |
|
29 |
串口延长线 |
3~5m,安装在消声箱内 |
1 |
|
30 |
工作台 |
|
1 |
|
31 |
机柜 |
|
1 |
|
