一、 概述

声学、振动的检测在产品的研发、生产过程中，越来越引起人们的重视；成为保证产品质量、提升市场竞争力的重要手段。

简单的定量测量仅给出产品的噪声、振动总值；考虑到声音的频率分布，越来越多的标准选择加入1/3 OCT频谱定量测量；引入心理声学的参考,加入声音和人的听觉感受之间的关系，声品质测量成为声学度量的趋势；声品质指标有响度、尖锐度、粗糙度、波动度、调制度、音噪比及显著率等。



本方案给出噪声的频谱分析、声品质分析及录音后分析功能，实现对声信号的多方位测量评估。并可根据需要，后续方便的添加新的测量通道或分析软件。

二、 方案特点

Ø 噪声多通道测量支持。后续可扩展加入振动、压力、电流等不同物理量传感器测量



Ø 1/3 OCT频谱测量、声品质分析等多功能支持。



Ø 丰富的后端分析软件，功能扩展简单



Ø 全中文操作界面



Ø 完全自主知识产权，升级、维护方便

三、 相关国家标准

1. GB/T 3785-2010（IEC 61672：2013） 1级 电声学 声级计 第1部分：规范

2. GB/T 3241-2014（IEC 61260：2014） 1级电声学 倍频程和分数倍频程滤波器

3. ISO 532-1:2017  Acoustics — Methods for calculating loudness

—Part 1:Zwicker method

四、 仪器配置清单

一、仪器配置
序号	型号及名称	主要功能	数量
1	主机	2通道噪声信号同步采集	1
2	测试电容传声器	1/2’’电容传声器，声电转换	2
3	前置放大器	配合电容传声器使用，阻抗变换	2
4	延伸线缆	10米长，延伸传感器
5	传声器固定架	用于固定传声器	2
6	AWA6021A型校准器	电容传声器声校准使用	1
7	1/3 OCT分析软件	2通道OCT 、1/3 OCT频谱分析，声压级分析。实现噪声的CBB分析功能	1
8	声品质测量软件	响度测量参照标准ISO 532-1(静态响度、时变响度)、尖锐度、波动度和粗糙度测量	1
9	数据库软件	存储及查询各模块测量数据	1
10	计算机	Win10 操作系统 I5以上CPU，8G内存,256G固态硬盘	1
11	价格	61000（含税）
通道可增减，每增减一通道价格增减20000(含传感器、1/3 OCT分析软件、声品质软件授权)





五、 参数介绍

1、主机

利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。



1.1采集部分主要技术指标

1、 输入通道：2~6个

2、 输入信号类型：电压或ICP

3、 AD位数：24位

4、 动态范围：大于110dB

5、 频率范围：0.1Hz～80kHz（1kHz为基准，误差小于0.1dB）

6、  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

7、 采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可选（192k采样最大支持8通道同步）

8、 输入阻抗：>600kΩ||<200pF

9、 单独转速输入通道



1.2 发生部分主要指标

1、 输出通道：2个

2、采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选

（可设置单通道输出，采样率可支持131072和192k采样）

3、 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）

4、 最大输出幅度：10V（rms）

5、 谐波失真：<0.1% @2V

6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等



2、测试电容传声器

1．尺寸：1/2’’

2．频率范围：10Hz~20kHz

3．灵敏度：约为50mV/Pa

4．动态范围：16～140dB

5．频响特性：自由场

6．温度系数(dB/℃)：0.01

3、前置放大器

1. 类型：ICP型

2. 频率范围：10Hz~100kHz

3. 输入阻抗：≥10 GΩ//0.35 pF

4. 传输增益：-0.15dB

5. 输出阻抗：＜50 Ω

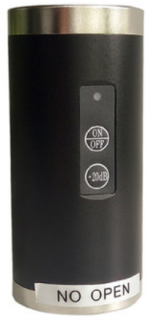

4、校准器

1. 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

2. 频率：1kHz±1Hz

3. 标称声压级：94dB 和114dB

4. 声压级准确度：1级，±0.25dB

5. 总谐波失真：≤1%

6. 标配AWA8531型1/2″声校准配合器

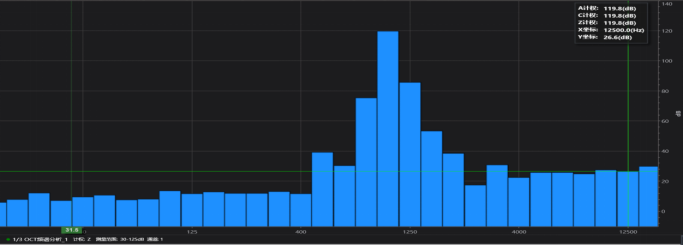

5、1/3 OCT分析软件

1．符合标准：IEC61260 CLASS 1,GB/T3241 1级

2．频率计权：A、C、Z可选

3．平均方式：线性、指数、恒误差可选

4．可随时间记录分析结果，最小记录间隔为0.01s



8、采集分析软件

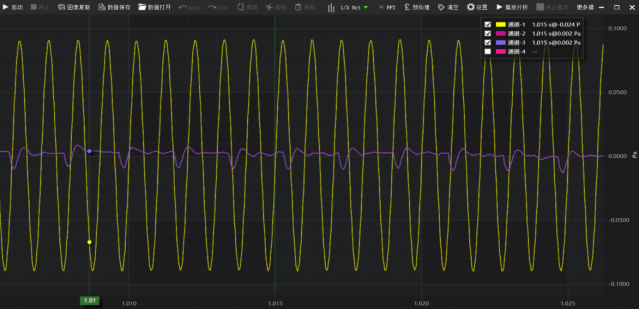

1. 实时采集显示波形，支持多通道同步采集，采集时间可设定。

2. 可对波形数据剪切.粘贴.复制.另存,放大,缩小.

3. 配相应软件可对记录波形进行后分析

9、频率分析软件模块

1、以色谱图的形式直观展现产品一段时间的频谱变化

2、用于故障特征点分析诊断用，横坐标为时间，纵坐标频率，分贝大小用颜色表示；

3、时间切片，显示某一时刻频率、幅值二维图

4、频率切片，显示某一频率的时间历程二维图

       5、数据可保存，后续脱机分析

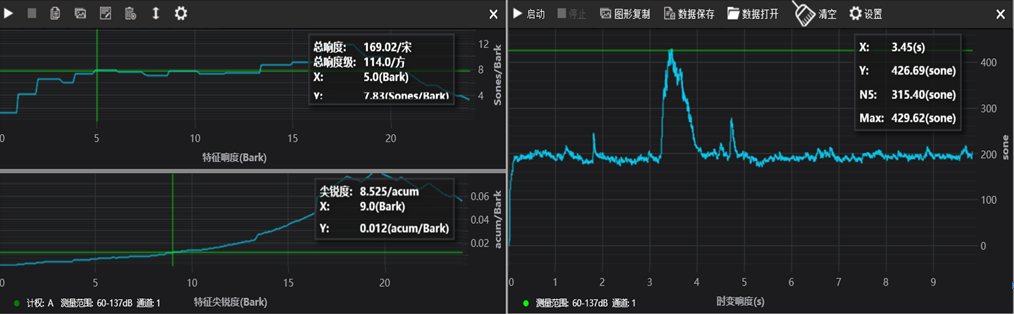

10、声品质测量

1、响度参照标准ISO 532_1(静态响度、时变响度)

2、尖锐度采用Aures分析方法

2、 多指标同时测量
