一、 概述

对于速度变化的机器，其振动和噪声信号的频率、幅度随着转速的变化而变化。旋转频率被称为基频，而基频的比例频率称为阶次频率。旋转机械通常由轴承、齿轮、风叶等部件构成，这些零部件发生振动时，其振动频率通常是旋转频率的倍数，于阶次相对应。因此，从阶次谱可以分析出哪个机械零件存在异常。

二、 方案特点

Ø 转速、噪声、振动多通道同步采样

Ø 窄带频谱图、三维色谱图、阶次谱图实时测量刷新

Ø 转速、频谱、阶次随时间实时刷新

Ø 频谱、阶次随转速快速切换刷新

Ø 指定时刻频谱曲线、频谱对比分析

Ø 可与第三方软件通信

Ø 录音后分析

Ø 多阶次及总值做限值判断，自动实现旋转机械的在线判断

Ø 自动触发测量，多种触发方式

Ø 全中文操作界面

Ø 完全自主知识产权，升级、维护方便





三、 参数指标

n 转速 振动频谱 噪声频谱

n 转速波动 噪声波动 振动波动

n 噪声随转速曲线 振动随转速曲线 三维色谱图

n 阶次带宽值 任意带宽总值 阶次超标判断



四、
配置清单

序号	名称	主要功能	数量
1	主机	2通道噪声、振动和转速信号同步采集	1
2	前置放大器	配合电容传声器使用，阻抗变换	1
3	电容传声器	1/2’’电容传声器，声电转换	1
4	声校准器	1级校准器，电容传声器声校准使用	1
5	光电转速表	光电提取转速信号	1
6	霍尔转速表	霍尔方式提取转速信号	1
7	三脚架	1.5米，固定电容传声器	1
8	立体声耳机	用于耳机监听	1
9	加速度传感器	单轴向ICP型加速度传感器	1
10	延伸电缆	BNC-BNC连接线，10m长。延伸传感器	2
11	1/3 OCT分析模块	2通道OCT 、1/3 OCT频谱分析	1
12	fft分析软件	2通道窄带频谱分析	1
13	频域分析软件	三维色谱图，时间、频率、幅度关系	1
14	瀑布图分析软件	以时间、频率、幅度三维坐标形式展现产品一段时间的频谱变化	1
15	阶次分析软件	实时阶次跟踪，二维图形式显示阶次谱	1
16	转速分析	配合光电、霍尔等传感器，转速分析	1
17	采集分析软件	原始波形查看，后分析	1
18	数据对比分析	多组数据对比分析，数学运算	1
19	数据库软件	存储及查阅各模块测量数据	1
20	笔记本	dell品牌机 Win10以上 操作系统 I5及以上CPU，8G内存,256G固态硬盘	1
21	总价  103000元（含税）
标配2通道，增加一通道噪声或振动测量，价格增加18100



五、
参数介绍

1、主机

Ø 自带转速通道，多种转速测量方式支持

Ø 支持多通道同步输入，多物理量支持

Ø 多采样率可设，最高支持192kHz采样

Ø 内置锂电池，20h长时测试



1.1采集部分主要技术指标

1、 输入通道：2~6个

2、 输入信号类型：电压或ICP

3、 AD位数：24位

4、 动态范围：大于110dB

5、 频率范围：0.5Hz～80kHz（1kHz为基准，误差小于0.1dB）

6、  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

7、 采样频率： 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz

8、 输入阻抗：>600kΩ||<200pF

9、 转速输入通道：   500转~3W转。可增加反光点降低转速测量范围，或定制不同转速测量区间。



1.2 发生部分主要指标

1、 输出通道：2个

2、采样频率：192kHz

3、 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）

4、 最大输出幅度：2V（rms）

5、 谐波失真：<0.1% @2V

6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波等



2、预极化测试电容传声器

1．尺寸：1/2’’

2．频率范围：10Hz~20kHz

3．灵敏度：约为50mV/Pa

4．动态范围：16～140dB

5．频响特性：自由场

6．温度系数(dB/℃)：0.01

3、前置放大器

1. 类型：ICP型

2. 频率范围：10Hz~100kHz

3. 输入阻抗：≥10 GΩ//0.35 pF

4. 传输增益：-0.15dB

5. 输出阻抗：＜50 Ω

4、单轴向振动加速度计

1．类型：ICP型

2．灵敏度：≈5mV/m·s-2

3．频率范围：0.5~5kHz

4．温度范围：-40 ~ +120

5、声校准器

1. 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

2. 频率：1kHz ±1Hz

3. 标称声压级：94dB 和114dB

4. 声压级准确度：1级，±0.3dB

5. 总谐波失真：≤1%

6. 标配1/2″声校准配合器

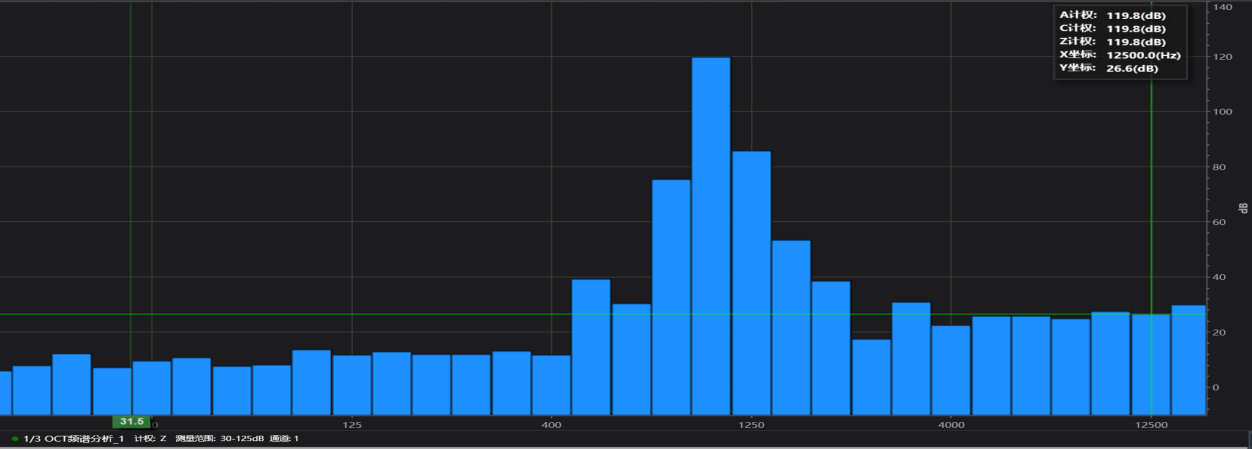

6、1/3 OCT分析软件

1．符合标准：IEC61260 CLASS 1,GB/T3241 1级

2．频率计权：A、C、Z可选

3．平均方式：线性、指数、恒误差可选

4．可随时间记录分析结果，最小记录间隔为0.01s

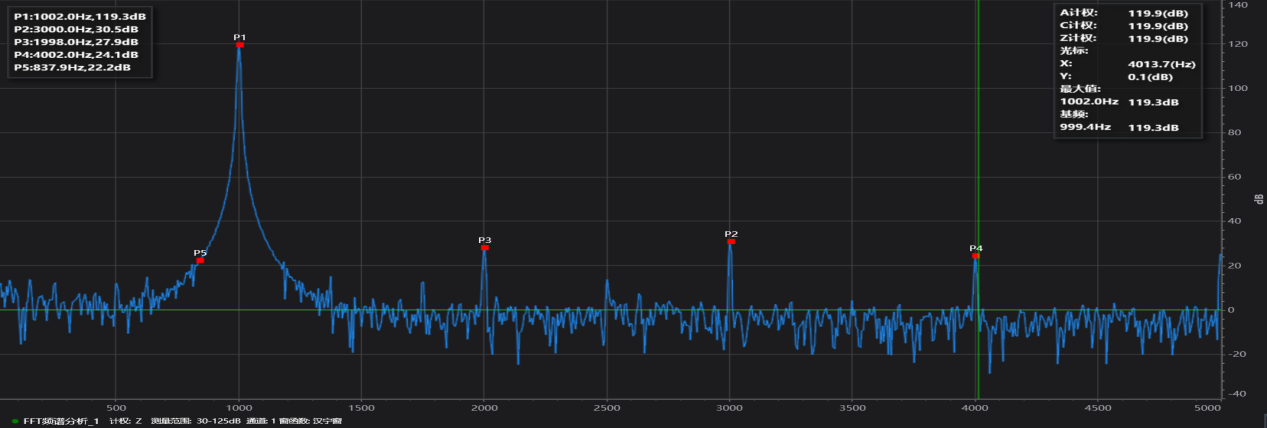

7、FFT分析模块性能

1、窗函数类型：汉宁窗、汉明窗、平顶窗、布莱克曼窗、梯形窗、三角窗、矩形窗

 2、FFT线数：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：线性、指数

4、数据重叠率：0、25%、50%、75%

 5、特殊功能：互谱、谐波分析、超限测量、最大值保持等

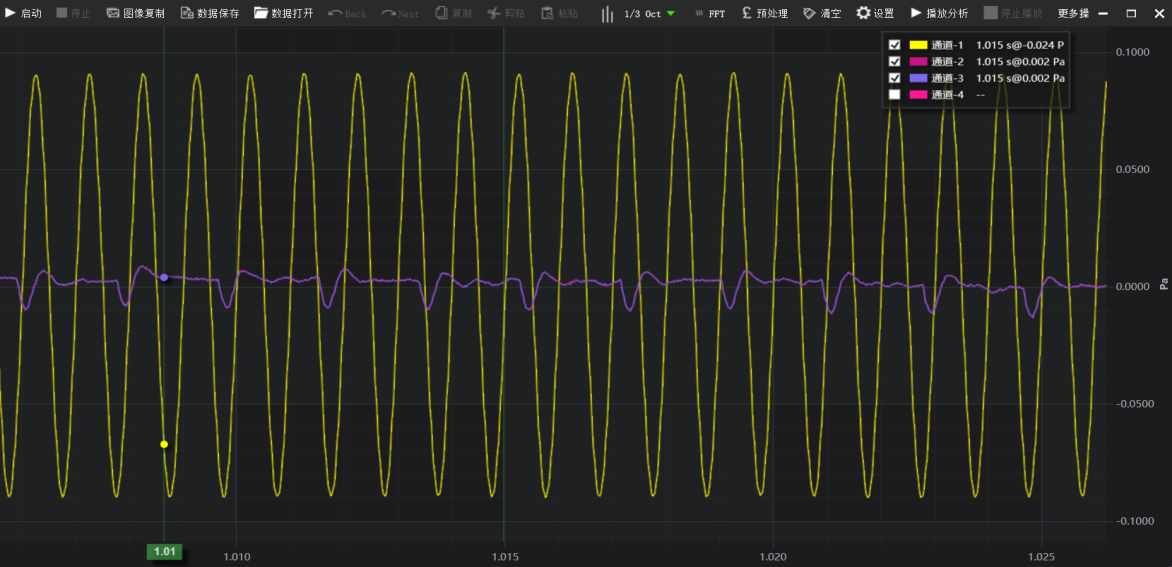

8、采集分析软件

1. 实时采集显示波形，支持多通道同步采集，采集时间可设定。

2. 可对波形数据剪切.粘贴.复制.另存,放大,缩小.

3. 配相应软件可对记录波形进行后分析

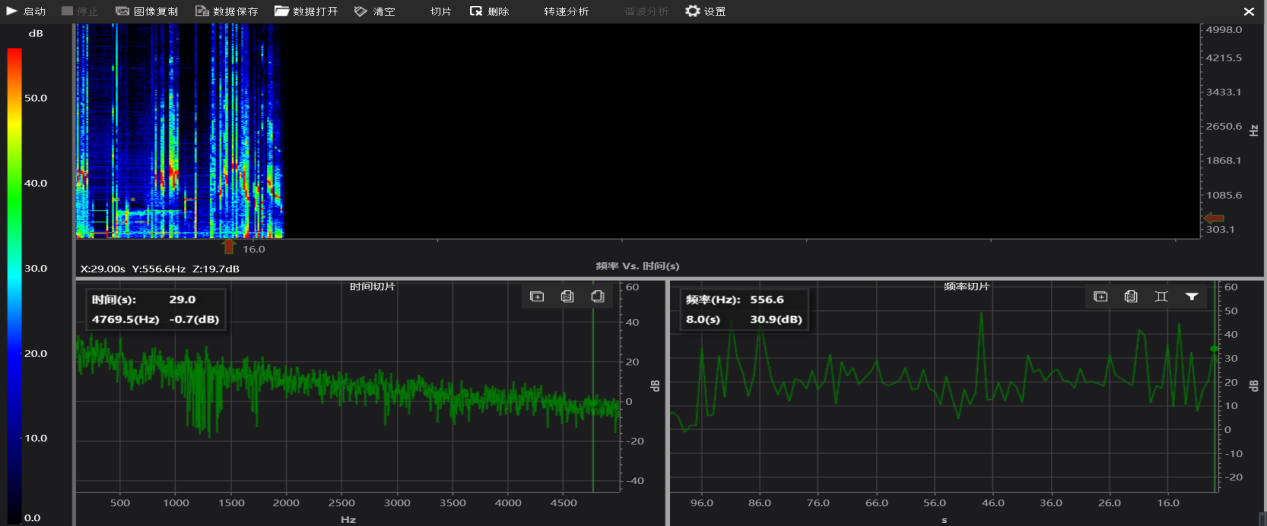

9、频率分析软件模块

1、以色谱图的形式直观展现产品一段时间的频谱变化

2、用于故障特征点分析诊断用，横坐标为时间，纵坐标频率，分贝大小用颜色表示；

3、时间切片，显示某一时刻频率、幅值二维图

4、频率切片，显示某一频率的时间历程二维图

       5、数据可保存，后续脱机分析





10、阶次分析软件模块

1、转速、时间二维曲线图

2、阶次、时间二维曲线图

3、转速、阶次二维曲线图

4、1阶~72阶同步测量，选取显示，数据导出

5、阶次提取带宽可设

6、根据总值自动生成可设的阶次限值

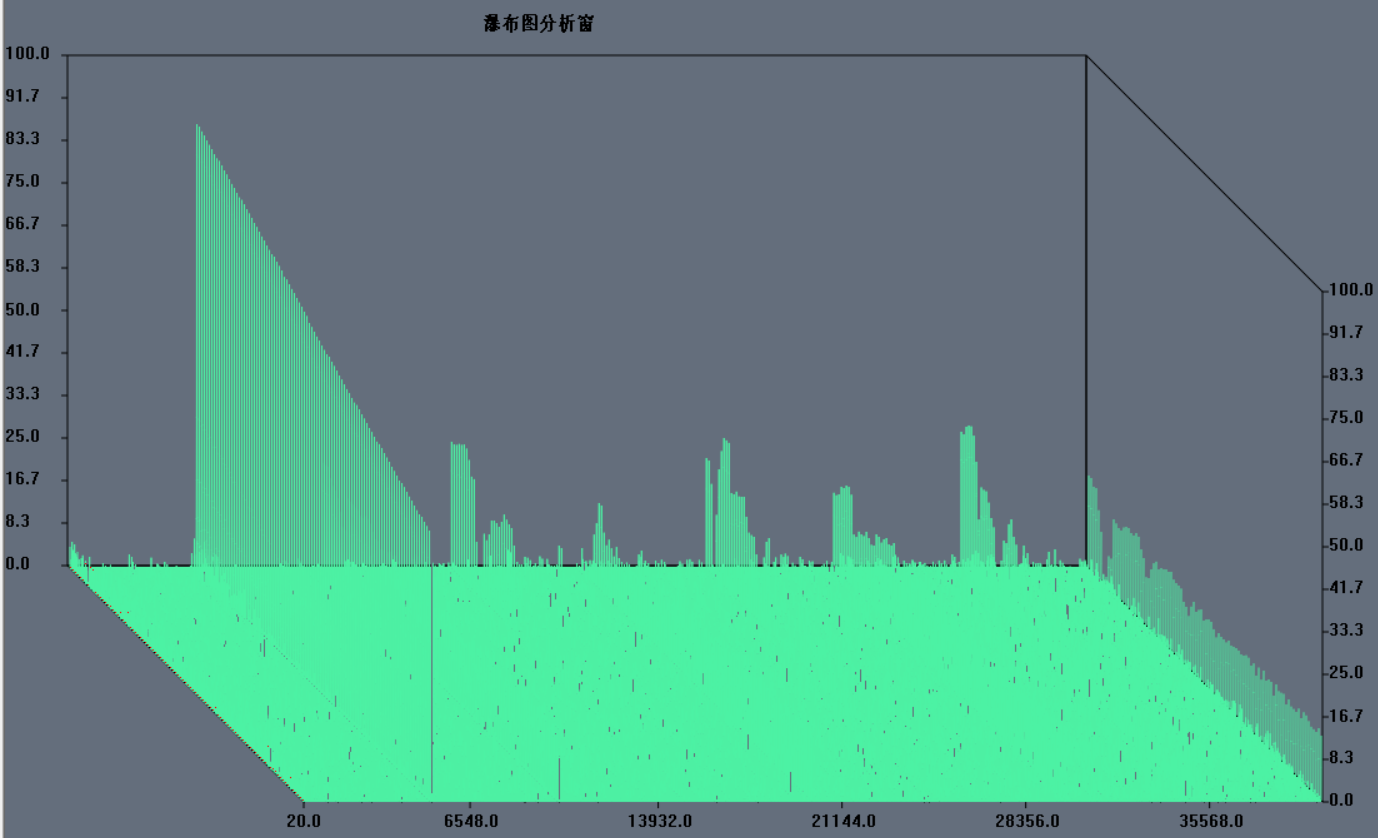

 11、瀑布图分析软件模块

1、实时刷新时间、频率、幅度三维曲线图

2、可选择查看某一频点的各时刻幅度值

3、可选择查看某一时刻的二维频谱图

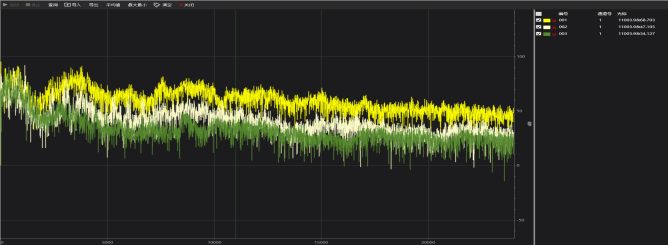

12、对比分析软件

可从分析窗单次添加或数据库中批量导入数据进行对比分析。

可以计算多条曲线的平均值，最大值，最小值计算；

可以编辑公式，进行多条曲线间的数据计算功能；

数据可导出保存



















13、数据库管理软件

一键存储多个分析模块数据

支持时间、序号等索引数据，导入数据到模块显示

可批量选取导入数据到对比分析窗
