一、 概述

设备在运转过程中，必然产生振动、噪声，噪声、振动的特征间接反应了设备的运转状态。传统的测量仪器测量设备的噪声、振动总值，从总量级上控制设备的振动、噪声不超标；许多异常件可能总值不超标，但存在异响或特殊的故障信号，频谱分析及各种特征提取方法越来越多的用到产品检测上。

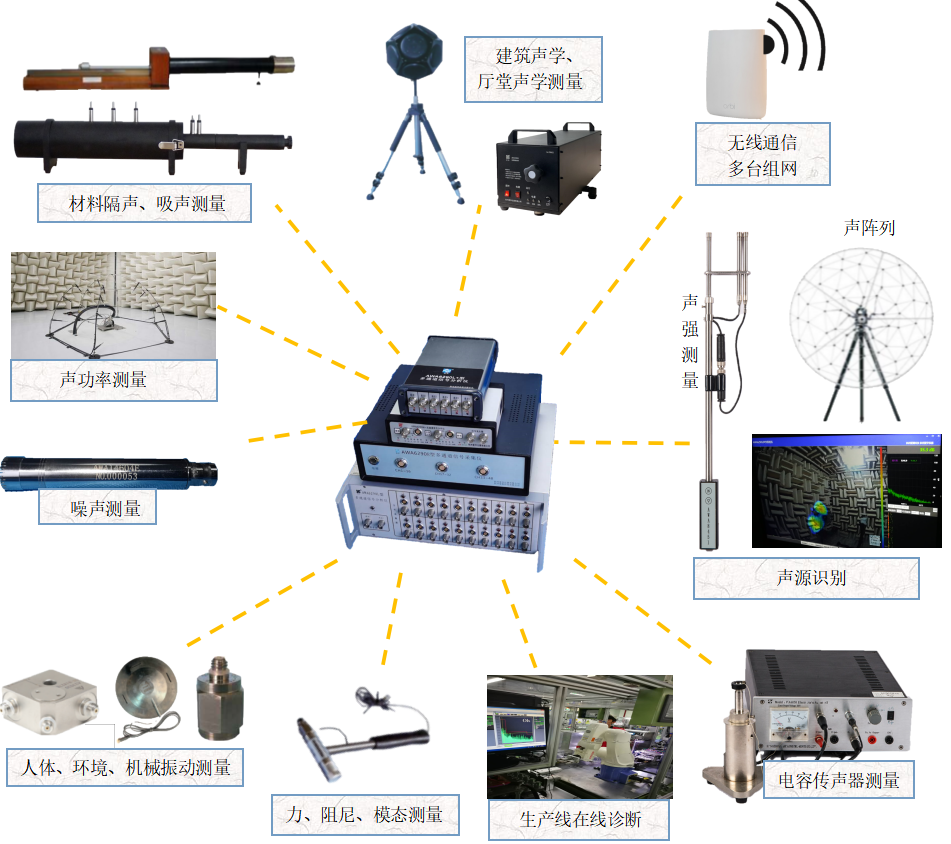

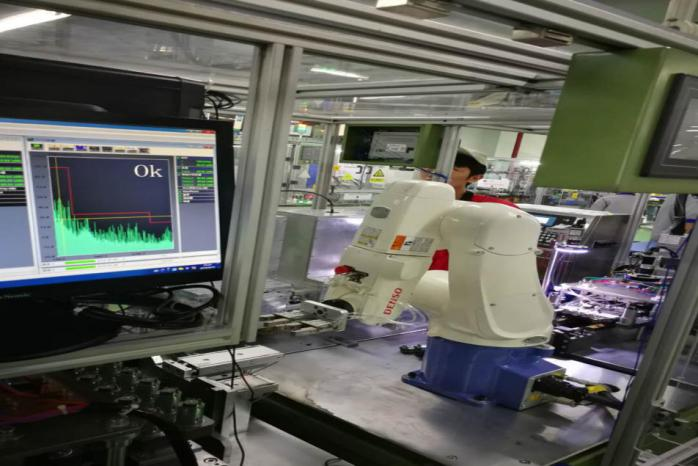

随着自动化流水线的发展需要，自动检测越来越引起人们的重视，成为保证产品质量、提升效率、提升市场竞争力的重要手段。



本方案在对样品及样例录音的分析前提下，给出噪声、振动的频谱分析、并给出第三方软件的通信接口，实现产品的自动判断。并可根据需要，后续方便的添加新的测量通道或分析软件。



二、 方案特点

Ø 噪声、振动多通道测量支持。后续可扩展加入压力、电流等不同物理量传感器测量



Ø 窄带频谱分析、三维色谱分析、录音后分析、在线检测等多功能支持。



Ø 丰富的后端分析软件，功能扩展简单



Ø 全中文操作界面



Ø 完全自主知识产权，升级、维护方便

三、 仪器配置清单



四、 参数介绍

1、主机

主机是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。









1.1采集部分主要技术指标

1、 输入通道：2~6个

2、 输入信号类型：电压或ICP

3、 AD位数：24位

4、 动态范围：大于110dB

5、 频率范围：0.1Hz～80kHz（1kHz为基准，误差小于0.1dB）

6、  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

7、 采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可选（192k采样最大支持8通道同步）

8、 输入阻抗：>600kΩ||<200pF

9、 单独转速输入通道



1.2 发生部分主要指标

1、 输出通道：2个

2、采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选

（可设置单通道输出，采样率可支持131072和192k采样）

3、 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）

4、 最大输出幅度：10V（rms）

5、 谐波失真：<0.1% @8V

6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等



2、预极化测试电容传声器

1．尺寸：1/2’’

2．频率范围：10Hz~20kHz

3．灵敏度：约为50mV/Pa

4．动态范围：16～140dB

5．频响特性：自由场

6．温度系数(dB/℃)：0.01

3、前置放大器

1. 类型：ICP型

2. 频率范围：10Hz~100kHz

3. 输入阻抗：≥10 GΩ//0.35 pF

4. 传输增益：-0.15dB

5. 输出阻抗：＜50 Ω

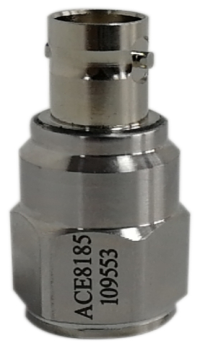

4、振动加速度计

1．类型：ICP型

2．灵敏度：≈ 50mV/g

3．频率范围：0.5 Hz~5kHz

4．测量峰值：1000g

5．温度范围：-40 ~ +120

6．重量：32g

7．接口：BNC

5、声校准器

1. 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

2. 频率：1kHz±1Hz

3. 标称声压级：94dB 和114dB

4. 声压级准确度：1级，±0.25dB

5. 总谐波失真：≤1%

6. 标配AWA8531型1/2″声校准配合器

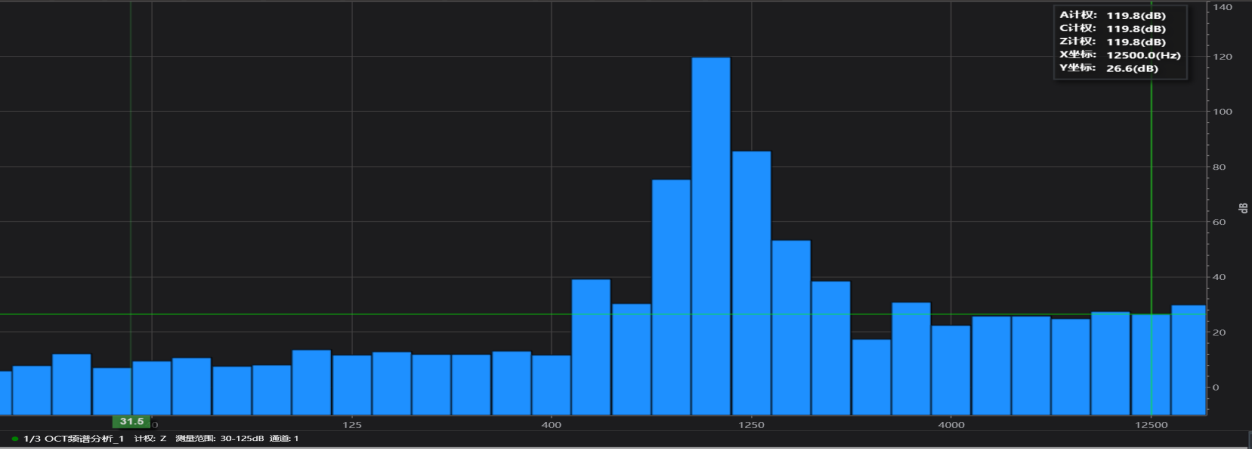

6、1/3 OCT分析软件

1．符合标准：IEC61260 CLASS 1,GB/T3241 1级

2．频率计权：A、C、Z可选

3．平均方式：线性、指数、恒误差可选

4．可随时间记录分析结果，最小记录间隔为0.01s

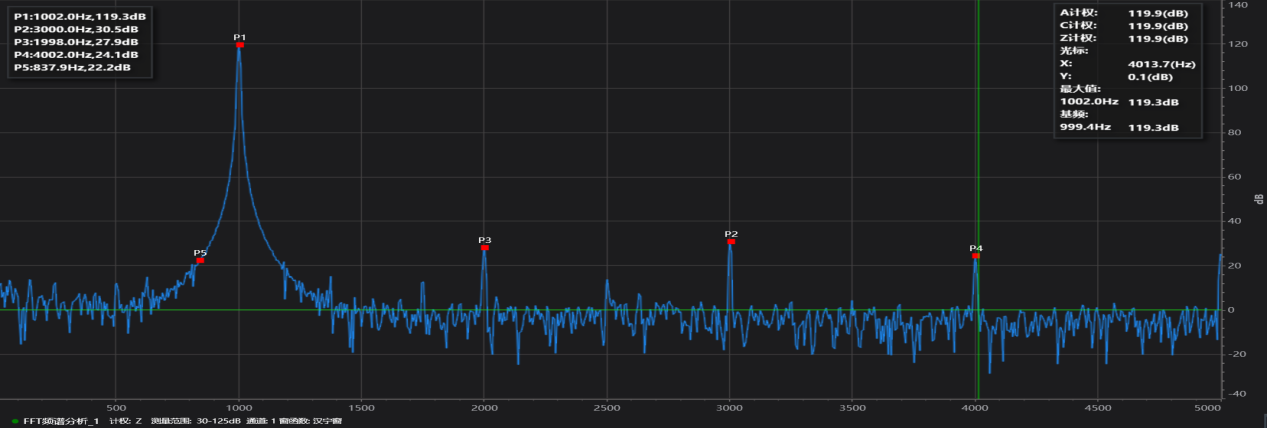

7、 FFT分析模块性能

1、窗函数类型：汉宁窗、汉明窗、平顶窗、布莱克曼窗、梯形窗、三角窗、矩形窗

 2、FFT线数：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：线性、指数

4、数据重叠率：0、25%、50%、75%

 5、特殊功能：互谱、谐波分析、超限测量、最大值保持等

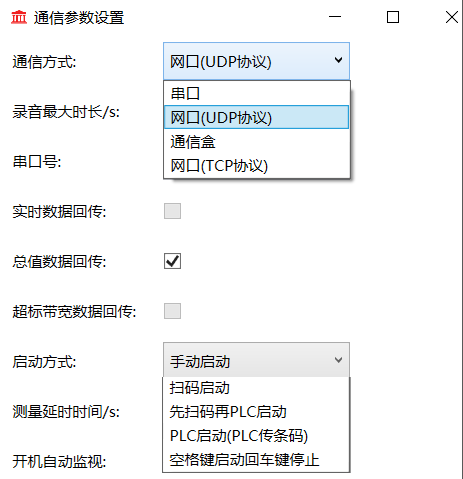

8、生产线自动判断软件

通过网口、串口或IO通信模块，与PLC等通信，实现起停判断，数据回传等



提供通信协议、通信例程及调试指导



原始波形、各分析数据可保存，方便后续查看分析。
