生产线产品质检，一直是一件重要而困难的事。人的主观判断有着无法效仿的准确性，也有着让人头痛的差异性、不确定性、高成本性。



常规的生产线在线判断方案，多从噪声、振动幅值，频谱特性，波动性，统计特性等方面来设置限值，给出合格不合格判断。

实际产品的特性是多样性的，同一产品可能需要使用多个特性进行判断；产品特性的人工选取，限值的设定，是一个痛苦而永远无法让人满意的工作。产品性能并非非黑即白，而是成线性分布；合格线附近的产品，判断为合格或不合格具有完全的随机性。



本方案给出的生产线在线判断方案，集成常规的判断分析方法，同时结合机器学习算法，对样本数据的多种特性进行自动分级筛选，查找出最优的特征判断集；根据判断集，在产线上对每个测试件给出从0~100的评分，优劣好坏更清晰明了；并可通过设置合格线，灵活调整产品质量控制线。



一、 方案特点

Ø 简易的样品分类、采样功能



Ø 丰富的特征库提取，自动特征清洗、优选



Ø 清晰的产品评分分级，更贴近产品实际



Ø 耳机听诊，实时验证



Ø 模块化设计，轻松更新特征包，提高判断率



Ø 多条生产线设备共用，更经济简洁



Ø 全中文操作界面



Ø 完全自主知识产权，升级、维护方便

二、 仪器配置清单

型号及名称	主要功能	数量
主机	1通道振动、1通道噪声信号同步采集	1
预极化测试电容传声器	1/2’’电容传声器，声电转换	1
前置放大器	配合电容传声器使用，阻抗变换	1
三脚架	1.5米，固定电容传声器	1
延伸电缆	BNC-BNC连接线，5m长。延伸传感器	2
振动加速度计	单轴向振动加速度传感器	1
AWA6021A型校准器	电容传声器声校准使用	1
立体声耳机	用于耳机监听	1
1/3 oct分析软件包	2通道OCT、1/3OCT频谱分析	1
FFT分析软件包	2通道窄带频谱分析	1
频域分析软件	三维色谱图，时间、频率、幅度关系	1
采集分析软件	原始波形查看，后分析	1
时间历程软件	实时显示某通道测量值随时间变化曲线	1
声品质软件	ISO 532-1:2017  Acoustics — Methods for calculating loudness —Part 1:Zwicker method 静态响度、时变响度、尖锐度、粗糙度、波动度测量	1
自定义带宽分析软件	自定义滤波器带宽范围，可设置多个带宽。支持限制设定	1
对比分析软件	将多条数据导入到同一界面比对、分析	1
数据库管理	存储及查阅各模块测量数据。可添加备注信息。支持数据库备份	1
生产线判断软件——机器学习	根据产品特征库，对产品进行评分分级。	1
	免费提供录音采集软件，可设置快捷键快速分类存储样品录音。提供免费的采集技术支持。 提供一年或50次产品特征学习服务。（以先到者为准）
计算机	dell品牌机 Win10 操作系统 I5及以上CPU，8G内存，256G固态硬盘	1
单价	134000元(含税)

三、 参数介绍

1、主机

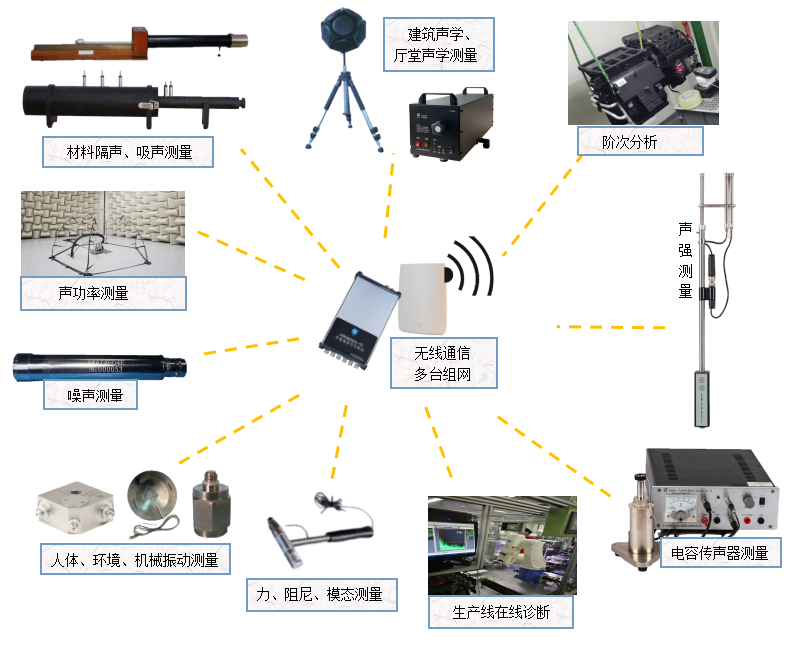

主机是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。





1.1采集部分主要技术指标

1、 输入通道：1~6个

2、 输入信号类型：电压或ICP

3、 AD位数：24位

4、 动态范围：大于110dB

5、 频率范围：0.1Hz～80kHz（1kHz为基准，误差小于0.1dB）

6、  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

7、 采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz可选

8、 输入阻抗：>600kΩ||<200pF

9、 单独转速输入通道

10、 耳机监听功能



1.2 发生部分主要指标

1、 输出通道：2个

2、采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选

（可设置单通道输出，采样率可支持131072和192k采样）

3、 频率范围：10Hz~70kHz（1kHz为基准，误差小于1dB）

4、 最大输出幅度：2V（rms）

5、 谐波失真：<0.1% @2V

6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、MLS信号、用户自定义信号等

2、预极化测试电容传声器

1．尺寸：1/2’’

2．频率范围：10Hz~20kHz

3．灵敏度：约为50mV/Pa

4．动态范围：16～140dB

5．频响特性：自由场

6．温度系数(dB/℃)：0.01

3、前置放大器

1. 类型：ICP型

2. 频率范围：10Hz~100kHz

3. 输入阻抗：≥10 GΩ//0.35 pF

4. 传输增益：-0.15dB

5. 输出阻抗：＜50 Ω

4、振动加速度计

1．类型：ICP型

2．灵敏度：≈ 50mV/g

3．频率范围：1 Hz~5kHz

4．测量峰值：±100g

5．温度范围：-40 ~ +120

5、AWA6021A型校准器

1. 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

2. 频率：1kHz±1Hz

3. 标称声压级：94dB 和114dB

4. 声压级准确度：1级，±0.25dB

5. 总谐波失真：≤1%

6. 标配AWA8531型1/2″声校准配合器

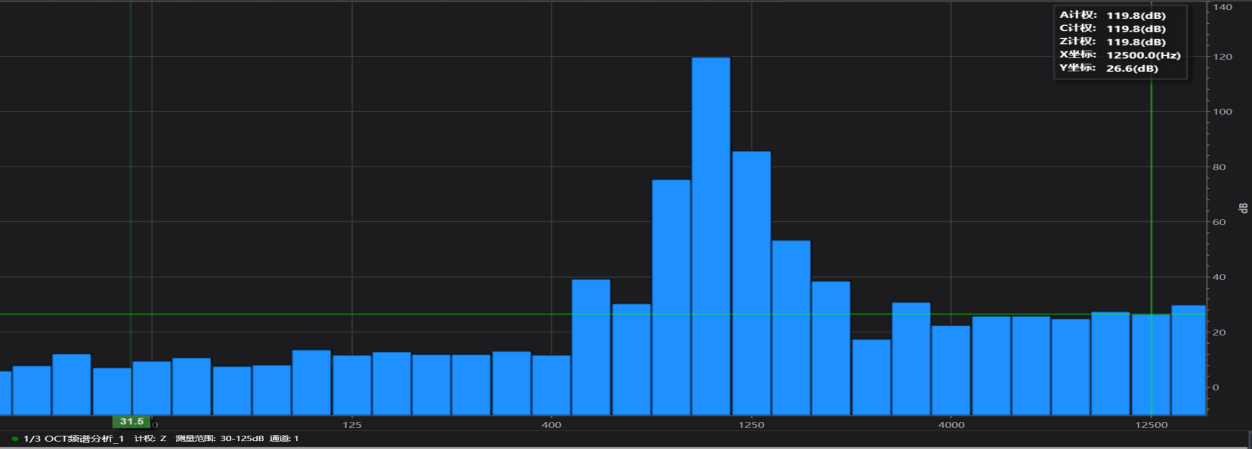

6、1/3 OCT分析软件

1．符合标准：IEC61260 CLASS 1,GB/T3241 1级

2．频率计权：A、C、Z可选

3．平均方式：线性、指数、恒误差可选

4．可随时间记录分析结果，最小记录间隔为0.01s

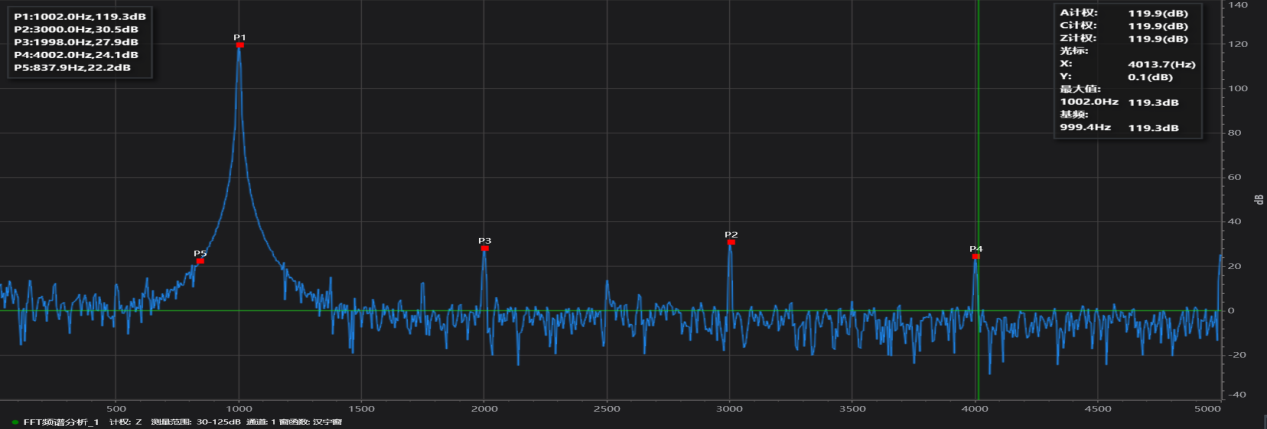

7、 FFT分析模块性能

1、窗函数类型：汉宁窗、汉明窗、平顶窗、布莱克曼窗、梯形窗、三角窗、矩形窗

 2、FFT线数：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：线性、指数

 4、数据重叠率：0、25%、50%、75%

 5、特殊功能：互谱、谐波分析、超限测量、最大值保持等

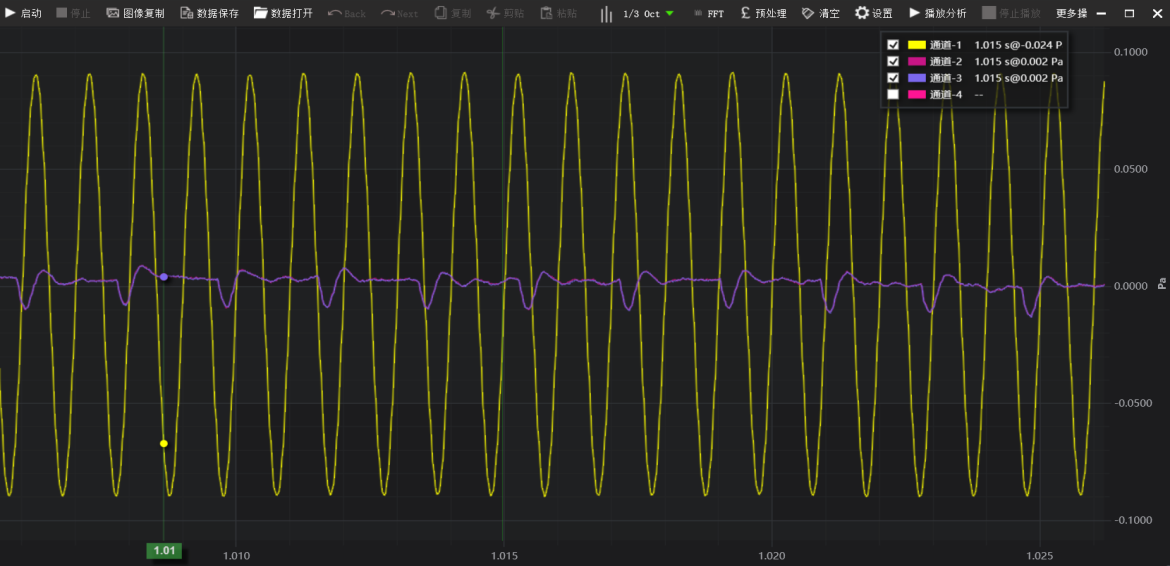

8、采集分析软件

1. 实时采集显示波形，支持多通道同步采集，采集时间可设定。

2. 可对波形数据剪切.粘贴.复制.另存,放大,缩小.

3. 配相应软件可对记录波形进行后分析

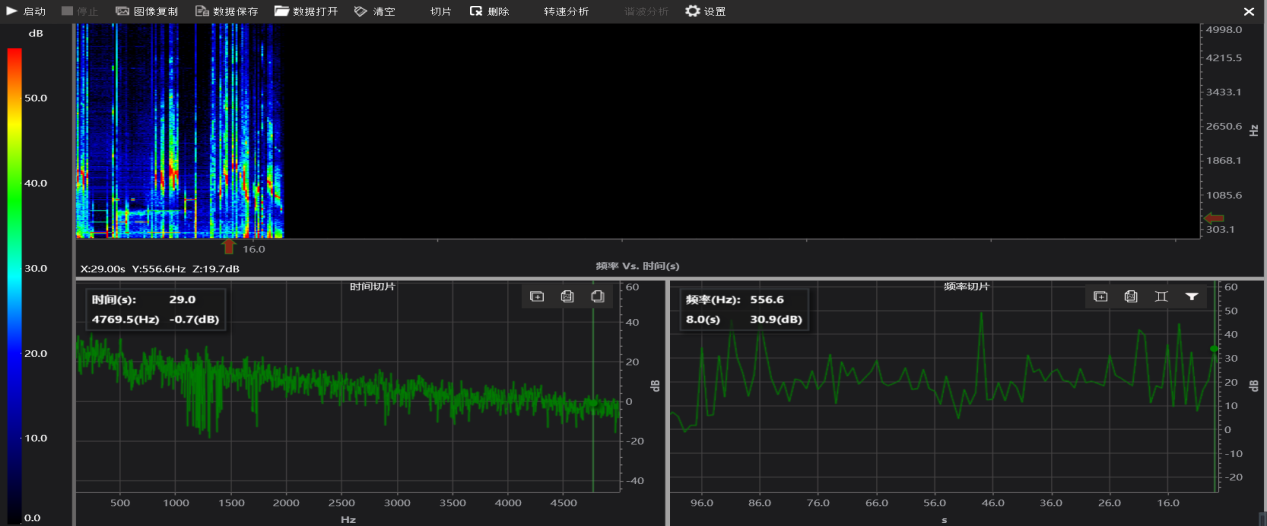

9、频率分析软件模块

1、以色谱图的形式直观展现产品一段时间的频谱变化

2、用于故障特征点分析诊断用，横坐标为时间，纵坐标频率，分贝大小用颜色表示；

3、时间切片，显示某一时刻频率、幅值二维图

4、频率切片，显示某一频率的时间历程二维图

       5、数据可保存，后续脱机分析

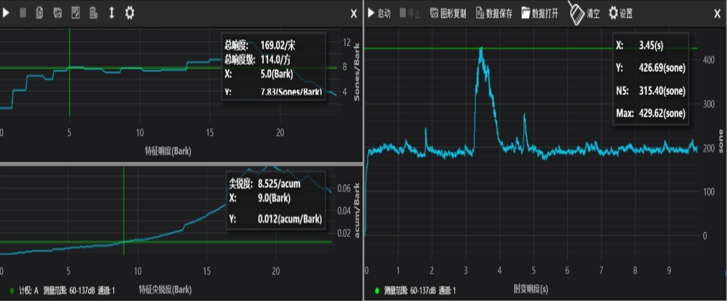

10、声品质测量

1、响度参照标准ISO 532_1(静态响度、时变响度)

2、 尖锐度采用Aures分析方法

3、多指标同时测量

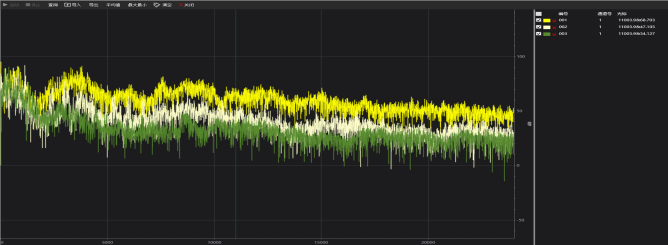

11、对比分析软件

可从分析窗单次添加或数据库中批量导入数据进行对比分析。

可以计算多条曲线的平均值，最大值，最小值计算；

可以编辑公式，进行多条曲线间的数据计算功能；

数据可导出保存



12、数据库管理软件

一键存储多个分析模块数据

支持时间、序号等索引数据，导入数据到模块显示

可批量选取导入数据到对比分析窗

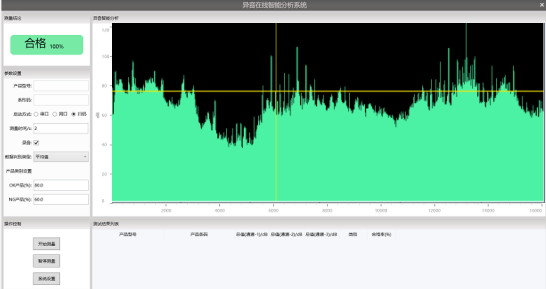

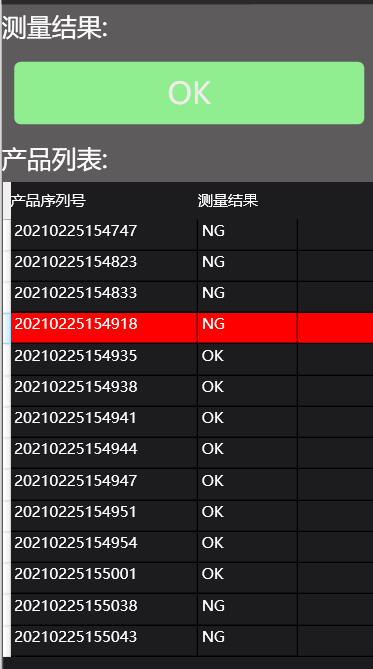

13、生产线判断软件——机器学习

    1、支持串口、网口、扫码等多种启动方式

    2、支持分级录音，方便增加学习样本库

    3、灵活设置产品阈值

    4、实时频谱分析现实

    5、醒目现实产品判断分数及NG结果

    7、 列表现实历史测量数据



14、机器学习服务

1、免费提供采样软件

2、免费提供一个月的样机试用

3、免费提供采样技术支持

4、收到样品录音后，5个工作日内提供特征学习库

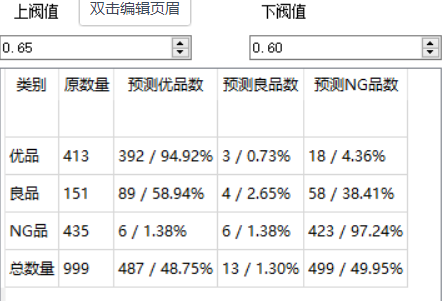

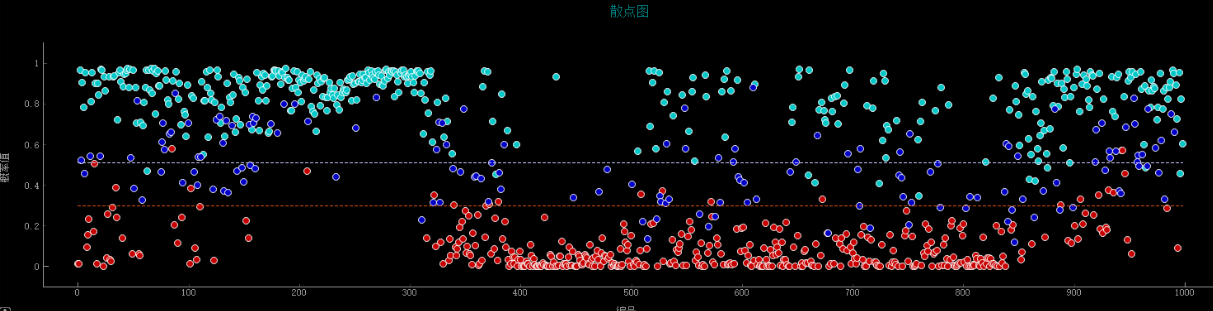

5、提供样品判断率，质量分级散点图

6、
