ACE6402(AWA6290)型 建筑隔声测量系统
产品名称：ACE6402(AWA6290)型 建筑隔声测量系统
产品描述：ACE6402(AWA6290)型建筑声学测量系统基于AWA6290型多通道测量平台开发，推出市场已十余年，广泛应用于建科院、学校、第三方检测等部门。测试方法及测试数据得到各方反复验证及认可。由于基于平台开发，通过简单的
产品介绍
ACE6402(AWA6290)型建筑声学测量系统基于AWA6290型多通道测量平台开发，推出市场已十余年，广泛应用于建科院、学校、第三方检测等部门。测试方法及测试数据得到各方反复验证及认可。由于基于平台开发，通过简单的升级，可方便的加入厅堂、声功率、材料隔声等各种应用方案支持，具有极高的性价比。
随着技术的发展，ACE6402(AWA6290)型建筑声学测量系统一直进行着持续更新：持续加入新的测量方法、标准，如脉冲反向积分、MLS等混响、隔声测量测量方法支持。
二、主要特点
|
序号 |
AWA6290建筑声学测量方案特点 |
|
1 |
基于Windows办公系统，更专业的测量软件。提供客户更专业的数据。 |
|
2 |
系统多年、多客户验证，稳定可靠 |
|
3 |
支持更多通道同步测量，测量效率高 |
|
4 |
支持传统方法及MLS法。推荐传统方法测试 |
|
5 |
完整的测量平台，扩展功能方便 材料隔声、吸声；厅堂；声功率；振动测量等，一机多用 |
三、适用范围
1、建筑和建筑构件空气声隔声测量
空气声隔声是评价建筑构件和建筑隔墙的空气声隔声的指标。通过计算声压级差及混响修正等，得到空气声隔声的单值评价量及频谱修正量，从而为隔声评级提供依据。
2、楼板撞击声隔声测量
楼板撞击声隔声是楼板隔声性能的评价指标。它使用标准撞击器替代空气声隔声测量中的十二面体声源进行测量。通过在接收室测量空间平均声压级，计算得到楼板撞击声的单值评价量及频谱修正量，为楼板隔声评级提供依据。
3、混响时间和吸声系数测量
混响时间是房间室内音质最重要的声学指标，在声学测量中多用该指标对声场进行修正。如隔声量测量、声功率测量等。 该指标测量有中断声源法和脉冲反向积分法.
|
绿色建筑标准 |
||
|
1 |
GB 50118-2010 |
民用建筑隔声设计规范 |
|
2 |
GB/T 50378-2019 |
绿色建筑评价标准 |
|
3 |
DG/T J08-2090-2020 |
绿色建筑评价标准 |
|
4 |
。。。 |
。。。 |
|
混响时间测量 |
||
|
1 |
GB/T 50076-2013 |
室内混响时间测量规范 |
|
2 |
GB/T 20247-2006 |
声学 混响室吸声测量 |
|
3 |
ISO 3382-2:2008 |
声学 房间声学参数的测量 一般房间混响时间测量 |
|
建筑隔声测量 |
||
|
1 |
GB/T 50121-2005 |
建筑隔声评价标准 |
|
2 |
GB/T 19889 |
声学 建筑和建筑构件隔声测量 （第1~10部分） |
|
3 |
GB/T 8485-2008 |
建筑门窗空气声隔声性能分级及检测方法 |
|
4 |
GB/T 25079-2010 |
声学建筑声学和室内声学中新测量方法的应用MLS和SS方法 |
|
5 |
GB/T 31004-2014 |
建筑构件隔声声强法测量 实验室测量 |
|
6 |
ISO 10140-3-2010 |
Measurement of impact sound insulation |
|
厅堂测量 |
||
|
1 |
GB/T 4959-2011 |
厅堂扩声特性 |
|
2 |
BS EN 60268-16 |
Objective rating of speech intelligibility by speech transmission index |
|
…… |
||
吸声系数是声学设计时材料选择的重要指标。有混响室法、驻波管法和传递函数法。
四、
软件简介
传统专业版软件
² 多功能集成选择
² 操作流程化、清晰简洁
² 标准化测试报告

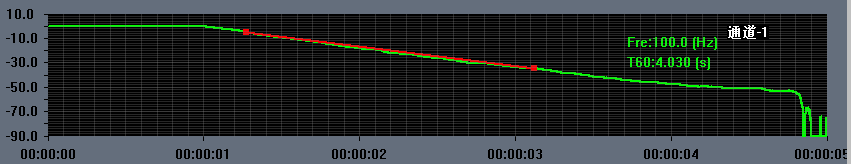

混响时间测量
v 自动拟合计算
v 各频点手动拟合调整
v T10、T20、T30选择计算T60
v 多测点、多组测量自动平均

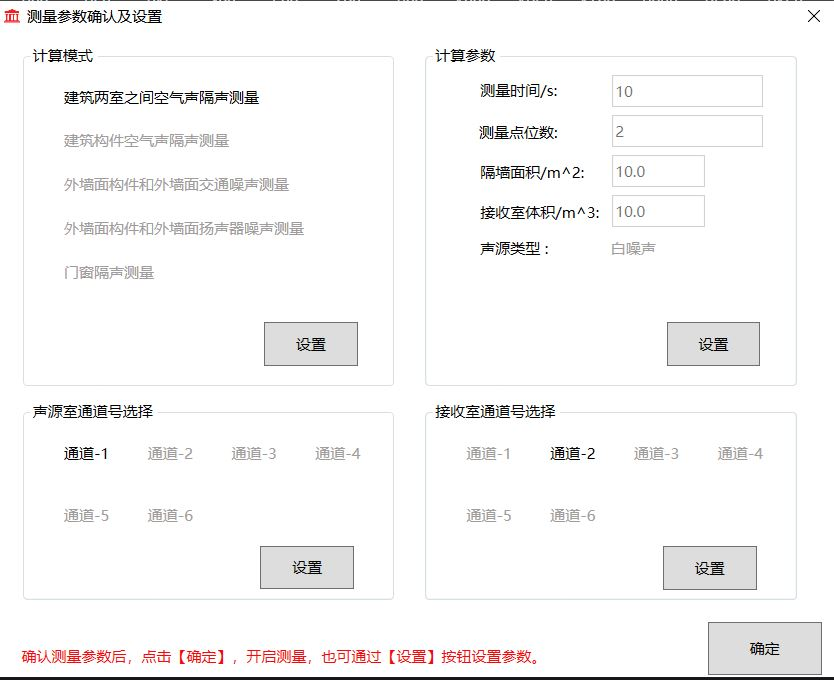

隔声测量
v 导入混响时间、自动吸声量计算
v 背景噪声修正及提示
v 多测点、多组测量自动平均

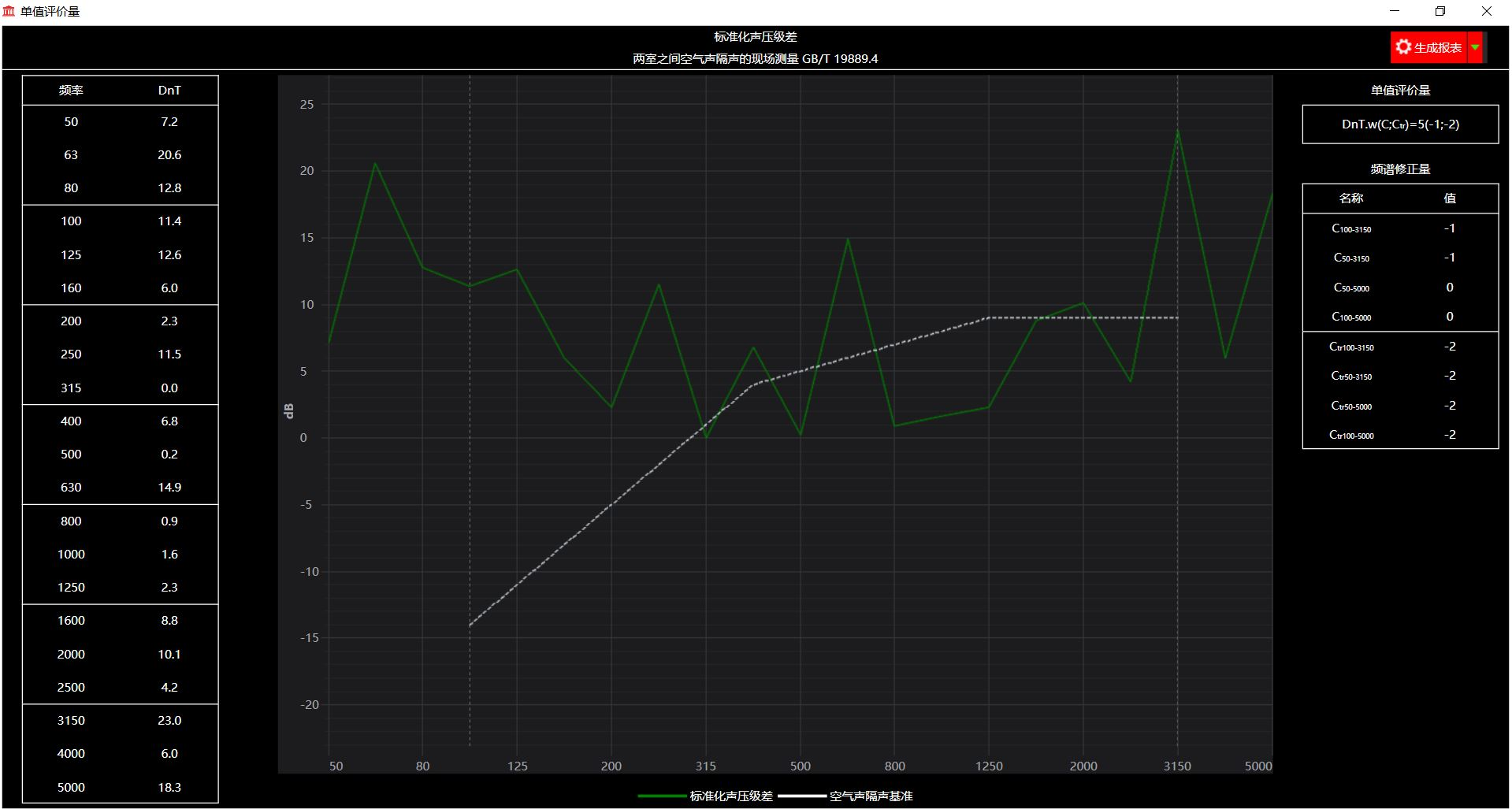

v 单一评价量、频谱修正量同步计算
五、

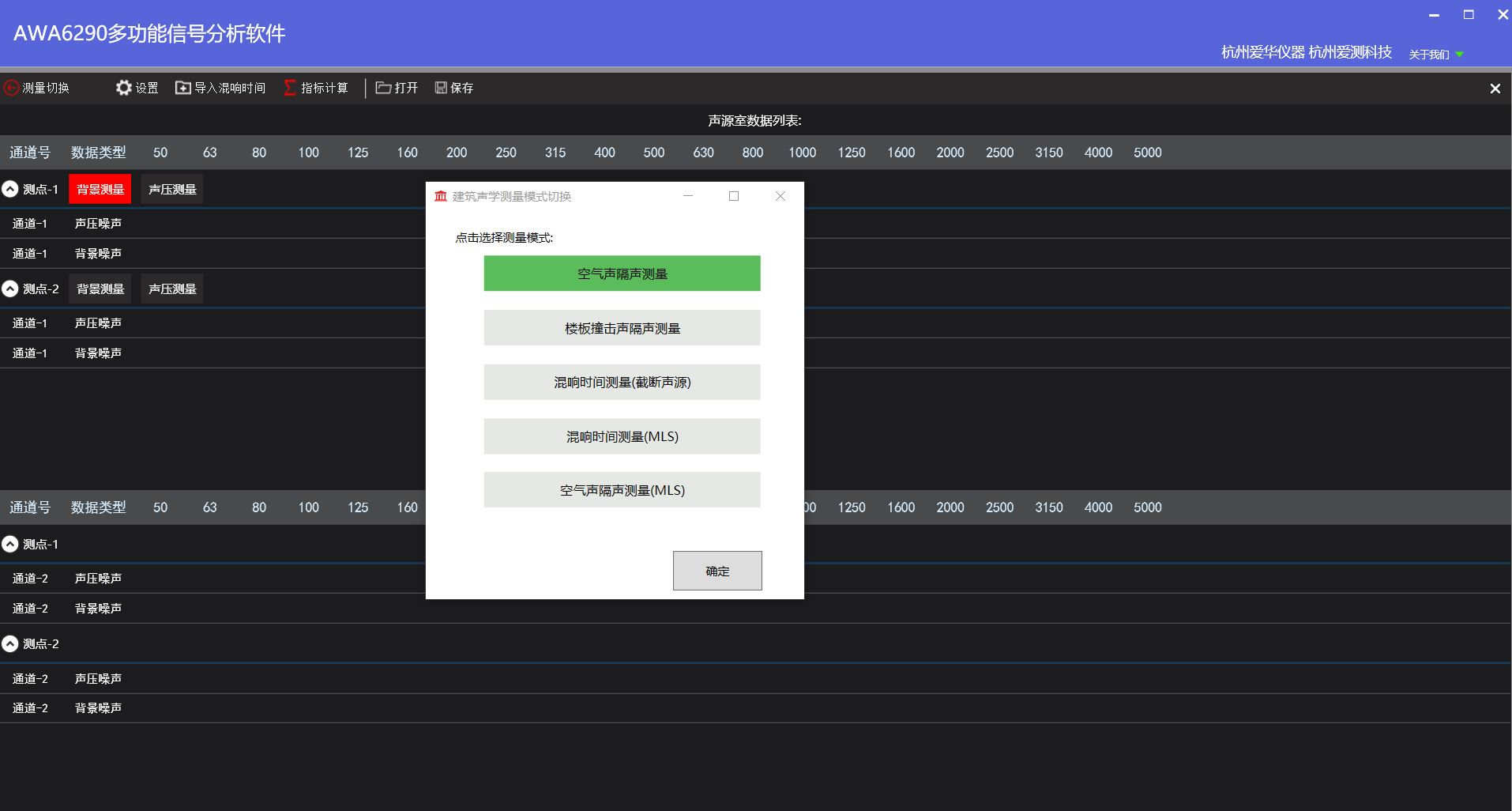

引导版软件
² 全程引导测试
² 专业化与人性化并重
² 数据保存、记录、查阅方便
六、
配置方案
|
序号 |
名称 |
主要功能 |
数量 |
|
1 |
AWA6290L+型多通道信号分析仪_2通道 |
测量放大及数据采集 |
1 |
|
2 |
AWA14425型电容传声器 |
频率范围10~16000 Hz，灵敏度约40 mV/Pa |
2 |
|
3 |
AWA14604型前置放大器 |
ICP型，阻抗变换，频率范围10~200 kHz,增益1 |
2 |
|
4 |
AWA8740-20延伸电缆 |
可相互串联, 延伸测试传声器 |
2 |
|
5 |
传声器固定架 |
固定测试传声器用（三脚架） |
2 |
|
6 |
12面体声源 |
无指向，最高声功率级120 dB |
1 |
|
7 |
AWA6021A型校准器 |
1级声校准器 |
1 |
|
8 |
功率放大器 |
最大有效值输出功率150 W |
1 |
|
9 |
标准撞击器 |
撞击时间间隔100ms±5ms |
1 |
|
10 |
建筑声学携带箱 |
放配件用 |
1 |
|
11 |
建筑声学测量软件包 |
隔声、撞击声、混响时间测量 |
1 |
|
12 |
1/3 OCT分析软件 |
1/1和1/3OCT频谱分析，二通道同时测量 |
2 |
|
13 |
笔记本 |
DELL品牌笔记本电脑 |
1 |
|
14 |
总价 |
总价120000（含税） |
|
