一、概述

AWA6290Z采用驻波比法测量吸声材料法向入射条件下的吸声系数。根据测量到的驻波的峰声级和谷声级值自动计算吸声系数，是一种较经典的吸声系数测试方法。广泛应用于教学领域及工程实测。

二、方案特点

Ø 快速点选发声



Ø 数据记录、存储方便



Ø 多次测试自动平均



Ø 自动报告



Ø 丰富的后端分析软件，功能扩展简单



Ø 全中文操作界面



Ø 完全自主知识产权，升级、维护方便

三、相关标准

1、GB/T 18696.1-2004 (ISO 10534-1:1996)

声学阻抗管中吸声系数和声阻抗的测量第1部分：驻波比法

2、GB/T 3241-2014（IEC 61260：2014）

电声学 倍频程和分数倍频程滤波器



四、配置清单

序号	型号及名称	主要功能	数量
1	AWA6290L+型多通道信号分析仪	测量放大及数据采集	1
2	AWA14425型测试传声器	频率范围20~16000 Hz，灵敏度约40 mV/Pa	2
3	AWA14604型前置放大器	ICP型，阻抗变换，频率范围10~200 kHz,增益1	2
4	AWA8740-10延伸电缆	可相互串联, 延伸测试传声器	2
5	AWA5871型功率放大器	20W功放，驱动驻波管发声	1
6	AWA8550型驻波管	产生驻波，配合驻波管测量软件测量材料吸声系数	1
7	AWA6021A型声级校准器	准确度1级，声压校准	1
8	1/1和1/3 OCT分析软件	1/1和1/3OCT频谱分析，二通道同时测量	2
9	驻波管测量软件	驻波法测量吸声系数	1
10	计算机（自备或代购）	Dell品牌机，i3处理器，4G内存，256G固态硬盘 Windows 10操作系统	0
11	总价：81500元













五、参数介绍

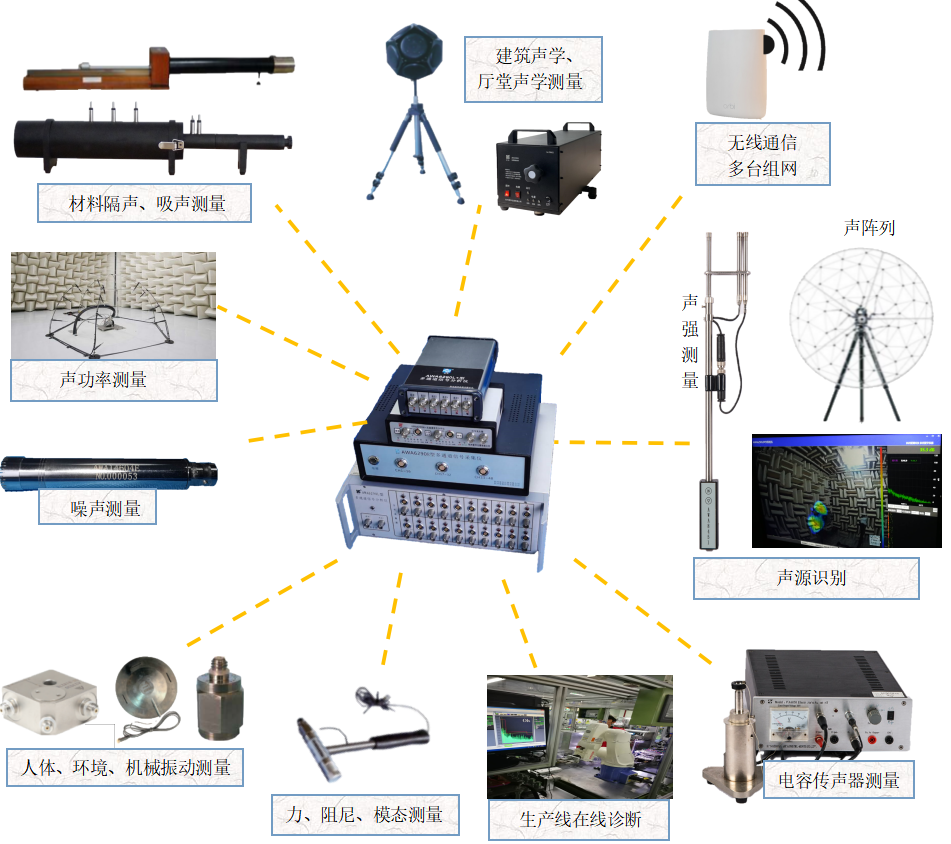

1、AWA6290M+型多通道信号分析仪

AWA6290M+型多通道信号分析仪是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。





1.1采集部分主要技术指标

1.输入通道：2个

    2. 输入信号类型：ICP或电压。

    3. 输入插座类型：BNC和LEMO。

    4. 最大输入电压：10V（有效值）,输入保护电压：18V(峰值)

5. 测量范围：  10μV～10V(有效值)

   28 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       0.03m/s²～10000m/s²(配1mV/(m/s²)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

6. 频率范围：1Hz～22.4kHz（1kHz为基准，误差小于1dB）

    7. 输入阻抗：>100kΩ||<200pF

    8. ICP供电：工作电流4mA，电压28V。

    9. LEMO供电：30V，内部有1kΩ的限流电阻

    10. 量程：-20dB，-10dB，0dB,10dB，20dB，30dB可选，参考量程为0dB.

11. 量程控制误差:<0.1dB@1kHz



1.2 发生部分主要指标

1.输出通道数： 2路

2.最大输出幅度：2V有效值

3.频率范围：10Hz～20kHz（1kHz为基准，误差小于1dB）

4.输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等。

2、AWA8550型驻波管

1、尺寸及频率范围

L管：Ф96x1000 (mm)      频率范围：90Hz~2075Hz

S管：Ф30x350 (mm)       频率范围：1500Hz~6641Hz



2、导轨标尺长度：1000mm

最小刻度：    1mm



3、音箱功率：10W   阻抗：6Ω（即最大输入电压约7V）



3、AWA14423型预极化测试电容传声器

1．尺寸：1/2’’

2．频率范围：10Hz~20kHz

3．灵敏度：约为50mV/Pa

4．动态范围：16～140dB

5．频响特性：自由场

6．温度系数(dB/℃)：0.01

4、AWA14604型前置放大器

1. 类型：ICP型

2. 频率范围：10Hz~100kHz

3. 输入阻抗：≥10 GΩ//0.35 pF

4. 传输增益：-0.15dB

5. 输出阻抗：＜50 Ω

5、AWA6021A型校准器

1. 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

2. 频率：1kHz±1Hz

3. 标称声压级：94dB 和114dB

4. 声压级准确度：1级，±0.25dB

5. 总谐波失真：≤1%

6. 标配AWA8531型1/2″声校准配合器



6、AWA5871-20W型功率放大器

1、输入阻抗：0~47 kΩ

2、最大输出电压：10 V

3、最大放大倍数：30 dB

4、频率响应： ±0.2 dB（20 Hz~20 kHz）

±1 dB （10 Hz~100 kHz）

5、可接扬声器阻抗： ≥ 4 Ω

6、失真度： >90 dB＜0.1 mV(Z计权)

7、外形尺寸(W×H×D，mm：)260×90×300

8、质量(kg)：3

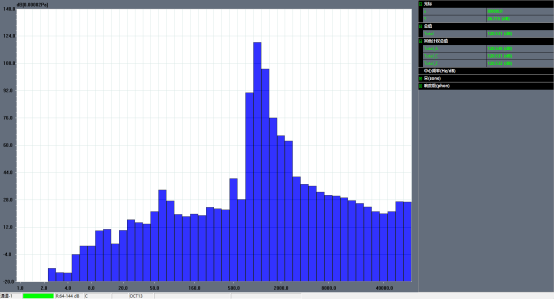

7、1/3 OCT分析软件

1．符合标准：IEC61260 CLASS 1,GB/T3241 1级

2．频率计权：A、C、Z可选

3．平均方式：线性、指数、恒误差可选

4．可随时间记录分析结果，最小记录间隔为0.01s

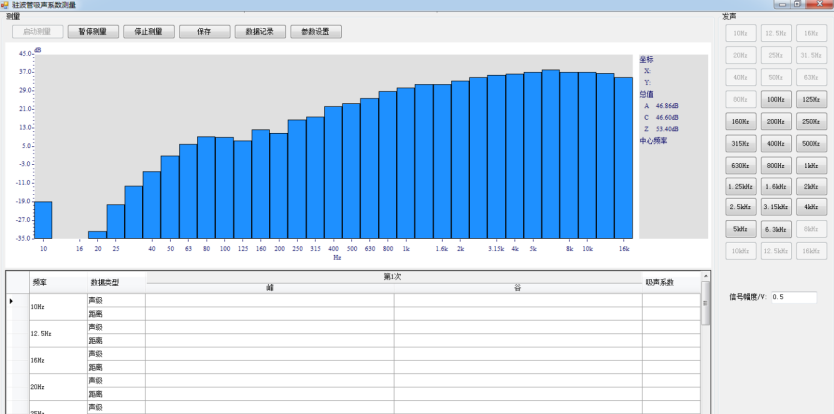

8、驻波管测量软件

Ø 快速点选发声



Ø 数据记录、存储方便



Ø 多次测试自动平均



Ø 自动报告
