ACE6502型 传递函数吸声系数测量系统
产品名称：ACE6502型 传递函数吸声系数测量系统
产品描述：传递函数吸声系数测量系统由阻抗管、AWA8571型功放、AWA6290L+型多通道噪声振动分析仪，经过严格相位配对的1/4”传声器对及分析软件组成。可测定法向入射条件下吸声材料的吸声系数，较之驻波比法更为快捷......
产品介绍

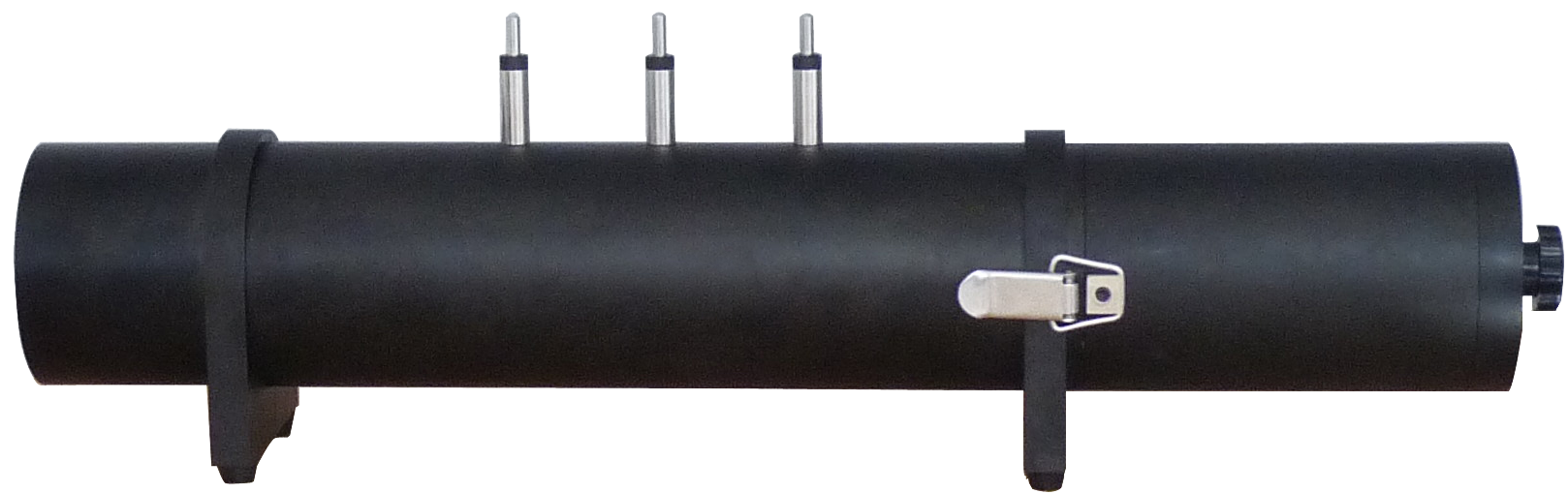

传递函数吸声系数测量系统由阻抗管、AWA8571型功放、AWA6290L+型多通道噪声振动分析仪，经过严格相位配对的1/4”传声器对及分析软件组成。可测定法向入射条件下吸声材料的吸声系数，较之驻波比法更为快捷。阻抗管根据管径及用途不同又分为：AWA8551型阻抗管，AWA8551A型阻抗管，AWA8551T型传递损失管，AWA8551AT型传递损失管。
主要特点
符合标准：GB/T 18696.2-2002（ISO 10534-2:1998）《声学 阻抗管中吸声系数和声阻抗的测量 第2部分 传递函数法》
双传声器传递函数法
多种管径，多种传声器间距，测量的频率范围宽
相位严格配对，下限频率低
只需小的样品
样品安装及拆卸方便
样品的后腔可调节
测试效率高，测量精度高
测量参数齐全，并可以导出及自动生成报告
技术参数
|
型号 参数 |
AWA8551型 阻抗管 |
AWA8551A型 阻抗管 |
AWA8551T型 隔声管 |
AWA8551AT型 隔声管 |
|
频率范围 |
50 Hz-1.6 kHz 500 Hz-6.4 kHz |
100 Hz-3.2 kHz |
50 Hz-1.6 kHz 500 Hz-6.4 kHz |
100 Hz-3.2 kHz |
|
吸声系数测量 |
有 |
有 |
有 |
有 |
|
反射系数测量 |
有 |
有 |
有 |
有 |
|
声阻抗率测量 |
有 |
有 |
有 |
有 |
|
声导纳率测量 |
有 |
有 |
有 |
有 |
|
传递损失/隔声量 |
无 |
无 |
有 |
有 |
主要功能
软件提示信息丰富，用户可在软件引导下轻松完成测试
传声器间距及传声器到材料距离允许用户自行输入
可以将不同频段的吸声或隔声特性曲线自动拼接起来
可以记忆多条曲线，方便产品改进时进行比较
可以求多条曲线的平均值，并画出平均值曲线
含均衡器的白噪声信号发生器，可以保证最佳信噪比
配置清单
|
|
单价 |
50Hz-6.4kHz 吸声测量 |
100Hz-3.2kHz 吸声测量 |
50Hz-6.4kHz 吸声及隔声测量 |
100Hz-3.2kHz 吸声及隔声测量 |
|
AWA8551阻抗管 |
28000元 |
1套 |
-- |
-- |
-- |
|
AWA8551A阻抗管 |
22000元 |
-- |
1套 |
-- |
-- |
|
AWA8551T阻抗管 |
34000元 |
-- |
-- |
1套 |
-- |
|
AWA8551AT阻抗管 |
28000元 |
-- |
-- |
-- |
1套 |
|
1/4“测量传声器对 |
15000元 |
1对 |
1对 |
2对 |
2对 |
|
AWA14614E前置放大器 |
2400元 |
2个 |
2个 |
4个 |
4个 |
|
AWA6290L+两通道分析仪 |
25800元 |
1台 |
1台 |
-- |
-- |
|
AWA6290L+四通道分析仪 |
45800元 |
-- |
-- |
1台 |
1台 |
|
AWA5871功率放大器 |
2600元 |
1 |
1 |
1 |
1 |
|
信号发生软件 |
3000元 |
1 |
1 |
1 |
1 |
|
1/3 OCT分析软件 |
3000元 |
2通道授权 |
2通道授权 |
4通道授权 |
4通道授权 |
|
FFT 分析软件 |
2500元 |
2通道授权 |
2通道授权 |
4通道授权 |
4通道授权 |
|
传递函数吸声系数测量软件 |
13000元 |
1 |
1 |
1 |
1 |
|
四传声器隔声测量软件 |
11000元 |
-- |
-- |
1 |
1 |
|
成套价 |
|
117,200 |
111,200 |
171,000 |
165,000 |
备注：上门安装调试费的收取，无折扣
江浙沪 1000元/次
新疆，青海，西藏，云南，广西，黑龙江，内蒙，宁夏，四川,陕西 3000元/次
其他地区 2000元/次
