一、 概述

本方案提供锤击法测量材料的固有频率、阻尼系数等，并提供振动频谱的窄带分析功能；实现材料性能及产品振动性能的测试。后续根据需要，可方便的添加新的测量通道或分析模块。

二、 方案特点

Ø 固有频率测量、窄带频谱分析、录音后分析等多功能支持。

Ø 丰富的后端分析软件，功能扩展简单

Ø 全中文操作界面

Ø 完全自主知识产权，升级、维护方便

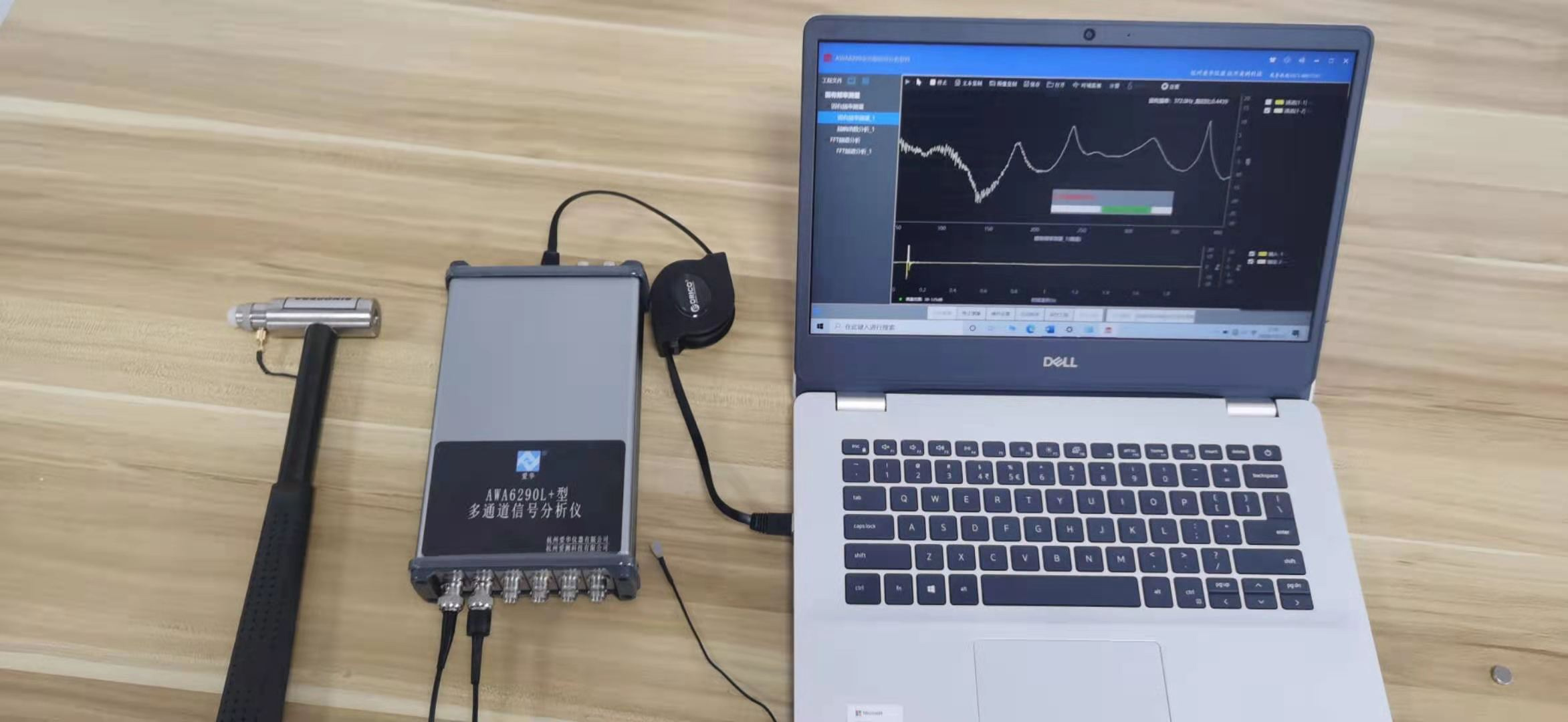

三、 配置清单

序号	名称	主要性能	数量
1	主机	2通道，前置级供电器、程控放大器及信号采集分析   后续可扩展通道	1
2	力锤	提供激励信号及采集力信号	1
3	加速度计	单轴向加速度传感器	1
4	阻抗变换器	将力锤、加速度传感器的电荷信号转换为电压信号	2
5	FFT分析软件	2通道窄带频谱分析	1
6	固有频率测量软件	采集振动、力信号，传递函数估计、固有频率、阻尼系数	1
7	笔记本电脑	Dell品牌机，I5处理器、8g内存，256G固态硬盘 windows 10操作系统	1
8	总价	66800元（含税）



四、 参数介绍



1、 多功能信号分析仪

多功能信号分析仪是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。

2.1.1采集部分主要技术指标

1、 输入通道：2个

2、 输入信号类型：电压或ICP

3、 AD位数：24位

4、 动态范围：大于110dB

5、 频率范围：0.1Hz～80kHz（1kHz为基准，误差小于0.1dB）

6、  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

7、 采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可选

8、 输入阻抗：>600kΩ||<200pF

9、 单独转速输入通道



2.1.2 发生部分主要指标

1、 输出通道：2个

2、采样频率：192kHz

3、 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）

4、 最大输出幅度：10V（rms）

5、 谐波失真：<0.1% @2V

6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波等

2、振动加速度计

1．类型：电荷型

2．灵敏度：≈0.2pC/m·s-2

3．频率范围：  2~20kHz

4．重量：1g，

5．安装方式：胶粘

6．输出接口： 侧端LZ5

7．尺寸：Φ6x5mm

8．温度范围：-40 ~ +150

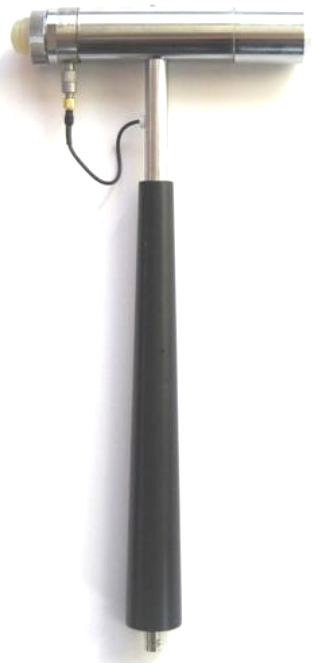

3、力锤

1. 灵敏度：4 pC/N

2. 最大冲击力：5 kN

3. 锤重：0.35 kg

4. 锤长：25 cm

5. 锤头直径：Φ25

6. 四种材质缓冲头：四氟乙烯、尼龙、铝、不锈钢

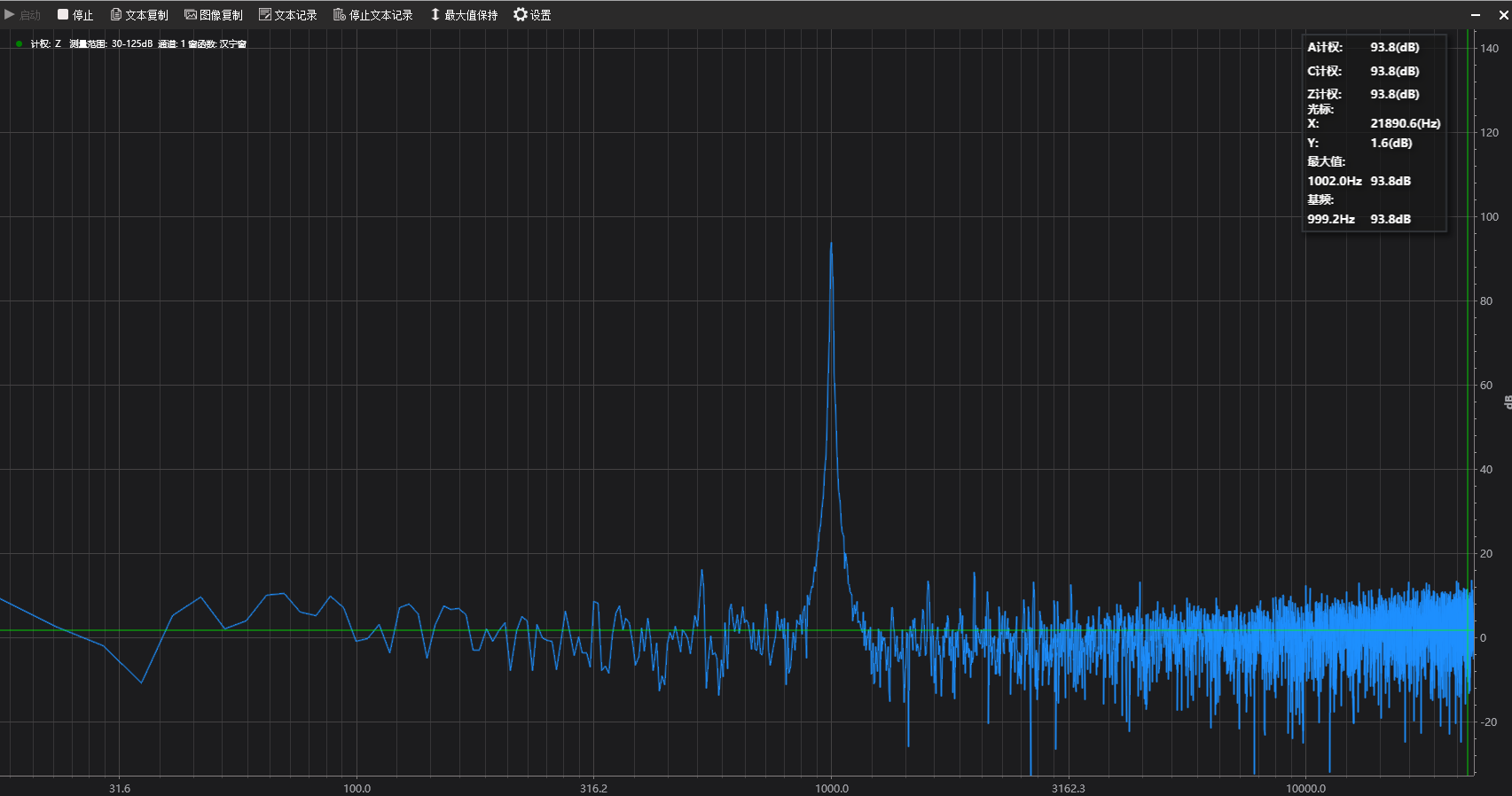

4、 FFT分析模块性能

1、窗函数类型：汉宁窗、汉明窗、平顶窗、布莱克曼窗、梯形窗、三角窗、矩形窗

 2、FFT线数：256、512、1024、2048、4096、8192、16384、32768、65536

 3、平均方式：线性、指数

4、数据重叠率：0、25%、50%、75%

5、频域计权：积分、微分、二次积分、二次微分

 6、特殊功能：峰值抓取、基频测量、最大值保持、数字抽样、时间等效值等

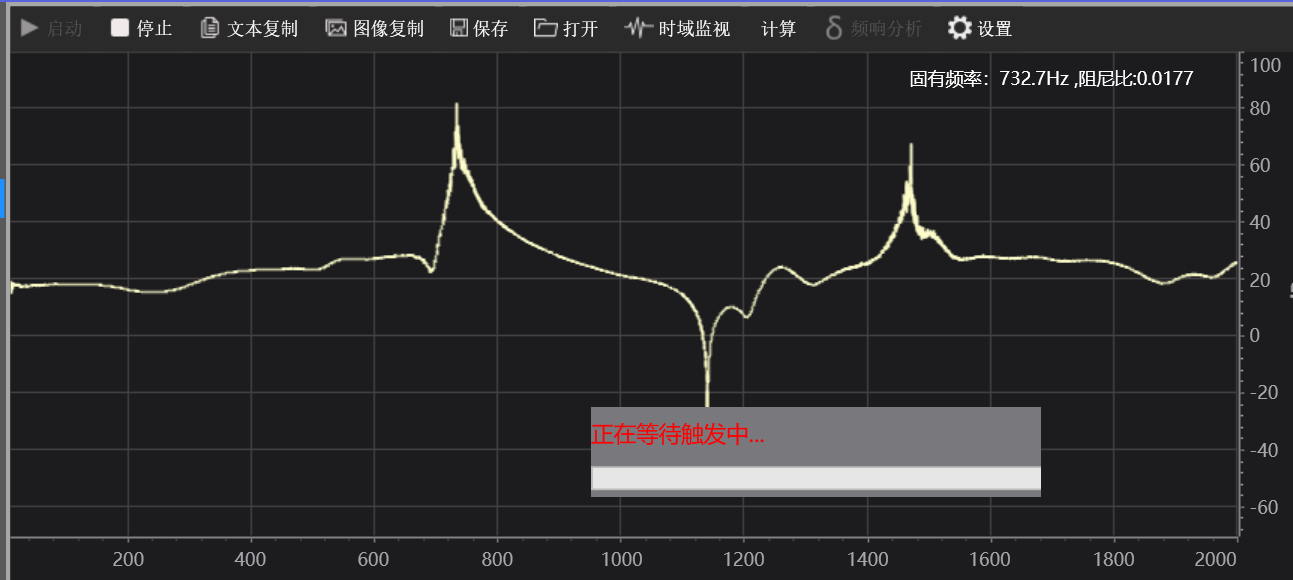

5、固有频率测量软件

1、固有频率、阻尼比测量

2、自动触发测量

3、多阶次测量

4、录音后分析

5、报表输出
