一、 概述

声功率指声源在单位时间内向外辐射的声能。声功率表征声源的固有属性，是声源的基本特征之一，是一个绝对的参数，与测试距离、方向及环境等无关。在产品噪声测量中，声功率已经成为最广泛的要求之一。

以往多使用声压值对声源进行定量，声压值会因为声源与测量位置的变化而不同。用声功率值可以更科学的表征产品的声学特性。

噪声的主要特点是：具备一定强度，用声压表示；具有不同频率成分，用频谱表示。机器噪声之所以可以区分就是因为它们具备了这两个特点的缘故。噪声控制工作中，了解噪声源的频谱很重要，降低不同频率成分的噪声，采用的控制方法及选用的声学材料也不一样。对症下药，才能有效合理地降低噪声。

二、 方案特点

Ø 实时并行多通道的1/1OCT ，1/3OCT的分析，直接给出数据与图形



Ø 实时并行多通道A、C、Z计权、F、S计权声压级测量



Ø 丰富的后端分析软件，功能扩展简单



Ø 全中文操作界面



Ø 完全自主知识产权，升级、维护方便



Ø 自动报表生成



三、 符合相关标准

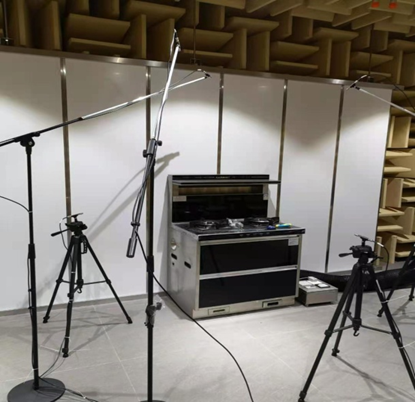

l GB/T 3767-2016声学 声压法测定噪声源声功率级反射面上方近似自由场的工程法

l GB/T4214声学 家用和类似用途电器噪声测试方法

l GB/T 3785-2010（IEC 61672：2013） 1级 电声学 声级计 第1部分：规范

l GB/T 3241-2014（IEC 61260：2014） 1级电声学 倍频程和分数倍频程滤波器

l JJG188-2002 声级计检定规程

l JJG 834-2006动态信号分析仪检定规程

四、 配置表

序号	名称	主要功能	数量
1	多通道信号分析仪	噪声信号同步采集。通道数：10通道	1
2	AWA14604前置放大器	配合电容传声器使用，阻抗变换	10
3	AWA14423电容传声器	1/2’’电容传声器，声电转换	10
4	AWA6021型声校准器	1级校准器，电容传声器声校准使用	1
5	1/3 OCT分析模块	OCT 、1/3 OCT频谱分析，实现噪声的CPB分析功能	1
6	表面声压法测量声功率软件	1/3 OCT频带声功率级及A，C，Z计权声功率级同时测量	1
7	AWA8740-10延伸电缆	BNC-BNC连接线，10m长。延伸AWA14604前置极	10
8	三脚架	1.2米	5
9	三脚架	2.3米以上	5
10	声功率测试架	半径X米,X可选1、1.5、2米	1
11	笔记本	戴尔品牌机 Win10以上 操作系统 I5处理器，8G内存 ，256G固态硬盘	1
12	总价	182800.00元整

五、
参数介绍

1、多通道信号分析仪

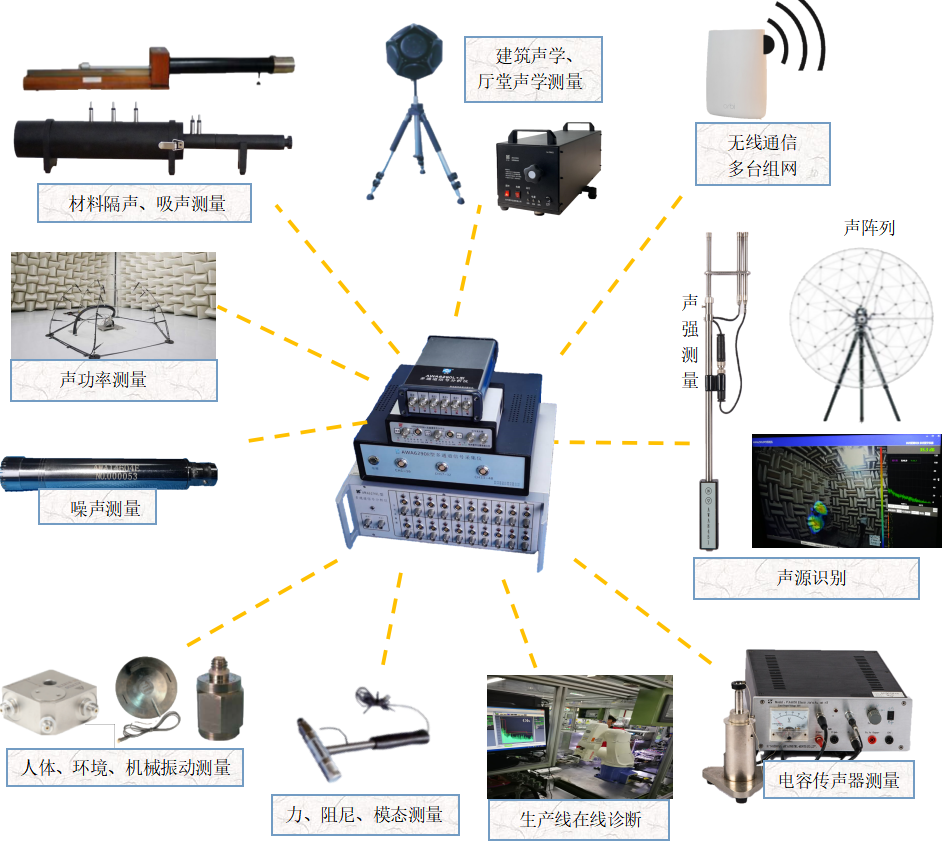

多通道信号分析仪是一款利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。



1.1采集部分主要技术指标

1、 输入通道：10个

2、 输入信号类型：电压或ICP

3、 AD位数：24位

4、 动态范围：大于110dB

5、 频率范围：0.5Hz～80kHz（1kHz为基准，误差小于0.1dB）

6、  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

7、 采样频率： 8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz

8、 输入阻抗：>600kΩ||<200pF

9、 转速输入通道：500转~3W转。可增加反光点降低转速测量范围，或定制不同转速测量区间。



1.2 发生部分主要指标

1、 输出通道：2个

2、采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选

3、 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）

4、 最大输出幅度：2V（rms）

5、 谐波失真：<0.1% @2V

6、 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等



2、AWA14423型预极化测试电容传声器

1．尺寸：1/2’’

2．频率范围：10Hz~20kHz

3．灵敏度：约为50mV/Pa

4．动态范围：16～140dB

5．频响特性：自由场

6．温度系数(dB/℃)：0.01

3、AWA14604型前置放大器

1. 类型：ICP型

2. 频率范围：10Hz~100kHz

3. 输入阻抗：≥10 GΩ//0.35 pF

4. 传输增益：-0.15dB

5. 输出阻抗：＜50 Ω

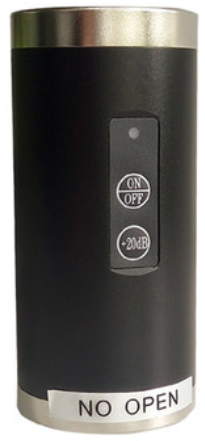

4、AWA6021型校准器

1. 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

2. 频率：1kHz ±1Hz

3. 标称声压级：94dB 和114dB

4. 声压级准确度：1级，±0.3dB

5. 总谐波失真：≤1%

6. 标配AWA8531型1/2″声校准配合器

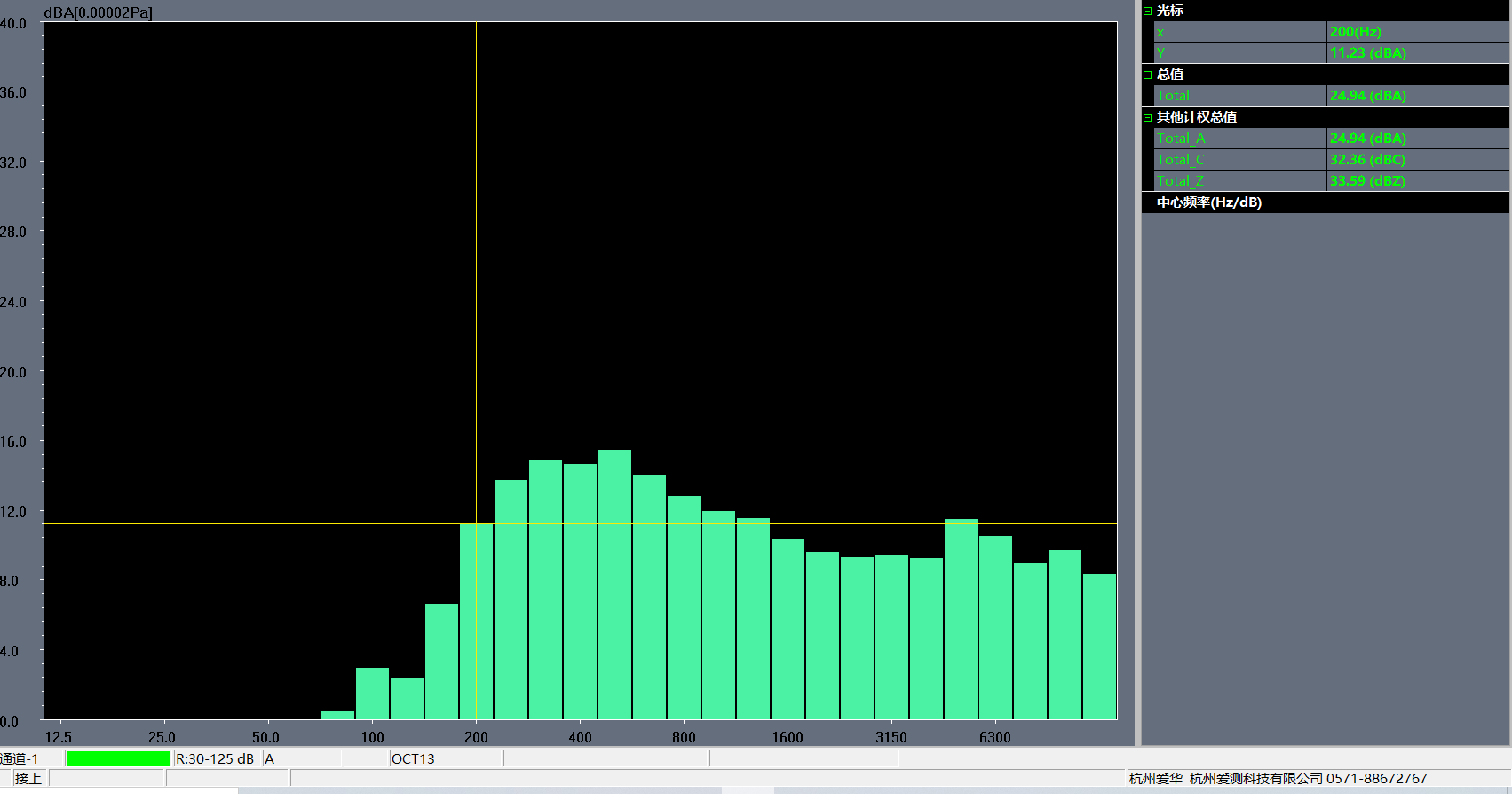

5、1/3 OCT分析模块

1．符合标准：IEC61260 CLASS 1,GB/T3241 1级

2．频率计权：A、C、Z可选

3．平均方式：线性、指数、恒误差可选

4．可随时间记录分析结果，最小记录间隔为0.01s



6、频谱声功率分析模块

1．1/3 OCT频带声功率级及A，C，Z计权声功率级同时测量。

2．背景噪声自动修正

3．自动报告
