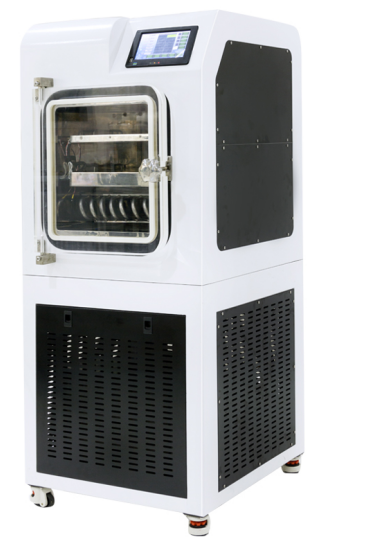

制造标准Manufacture Standards

生产（中小）型

A、干燥箱

序号SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

干燥箱Chamber

AISI304L不锈钢

1套

2

板层Shelves

AISI304L不锈钢

1套

尺寸：400*270

2层

3

箱门Door

亚克力或者不锈钢

1套

4

安全手柄门锁

Door lock system with safe bolt

不锈钢

1套

5

制品测温探头

Product sensors

Pt-100 热电阻A级

2支

6

导热油温度探头

Temperature sensors

(thermal fluid)

Pt-100 热电阻A级

1支

8

箱体材料

不锈钢304

1套

9

箱体材料）

304不锈钢5mm

1套

性能参数Performance parameters

1

设计压力

Design pressure

0.15Mpa

2

设计温度

Design temperature

128℃

3

光洁度   Finish

Ra≤0.4

4

平整度Level

0.5mm/m

5

板层温度

-55℃到70℃;

6

板层可达温度

+70℃

7

板层温度均匀性

Shelves temperature

uniformity

±1.5°C（空载平衡后）

±1.5°C（soak stage）

8

搁板间距

Spacing

70mm

9

干燥箱外形

Chamber type

长方型   Rectangular

10

保温层

Insulation

B1   级 保温棉

B1    Cotton insulation

11

开门方向

Open direction

向左/右

12

门密封条

Sealing strips for doors

硅胶

技术优势   Technical advantages

1

不锈钢板材均采用优质板材，保证箱体表面光洁度，从而保证无菌要求；

2

板层具有很高强度，能够耐受长期使用；

3

板层通过机械加工，可保证高要求平整度；

4

板层控温精度±1℃（PID调节）；

5

密封条门，可防止积水，更加符合无菌要求；

B、冷凝器（含盘管）   Condenser (with coiled pipe)

序号

SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

冷凝器

Condenser

AISI 304L   不锈钢

1套

2

冷凝盘管

Condenser coiled pipe

外置盘管

1套

3

冷凝器测温探头

Temperature sensors

(condenser)

Pt-100 热电阻   A级

1支

性能参数   Performance parameters

1

设计压力   Design pressure

0.15Mpa

2

设计温度

Design temperature

128℃

3

光洁度   Finish

Ra≤0.4um

4

盘管极限温度

Coiled temperature Min

-70℃

5

冷凝器捕冰能力

Condenser frosting

capacity

6Kg/批（物料冻干的时间与物料特性及厚度有关）

6

冷凝器外型

Condenser type

一体

7

盘管方式

圆形

8

是否有观察窗

有

9

与箱体连接管路

不锈钢304

技术优势   Technical advantages

1

不锈钢板材均采用304板材，保证箱体表面光洁度，从而保证无菌要求；

D、制冷系统   Refrigeration system

序号

SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

压缩机型号及数量

Compressor model and

number

泰康压缩机

1台

2

制冷剂

Refrigerant

绿色环保型

适量

Right quantity

3

膨胀阀   Expansion valve

丹佛斯

2个

4

管道保温材料

B1级保温棉

1套

10

水冷冷凝器

知名品牌

1套

性能参数   Performance parameters

1

板层制冷速度（空载）

Shelf cooling time (empty)

+20～-40°C ≤60minutes

2

板层升温速度（空载）

Shelf heating time (empty)

-40～+20°C ≤70minutes

3

冷阱制冷速度（空载）

Condenser cooling time

(empty)

+20～-40°C ≤ 10 minutes

技术优势Technical advantages

1

压缩机采用“泰康”品牌，降温速度快，温度低，性能更加稳定、可靠；

2

采用符合蒙特利尔公约的环保型制冷剂；

Adopt the environmental protection type refrigerant which accords with the Montreal Convention.

3

压缩机电机多重保护功能；

The poly-protection function of compressor motor

技术优势   Technical advantages

1

微电脑控制各过程，操作方便

Easy operation

控制方式   Control type

手动及自动控制   Manual and automatic

软件功能   Software function

1

冷冻干燥（手动、自动，可任意切换）

Freeze drying (switch the type between manual and automatic randomly)

2

工艺设定（配方管理）Technique setting (recipe management)

3

自动、手动在任何节点任意切换；

4

无菌室装有液压急停按钮，可在紧急情况下强制停止板层运行(压塞有此项)；

5

友善的人机界面具有各种部件、阀门工作状态及温度、真空度参数显示；

6

“配方管理”可设多条冻干工艺曲线(选电脑就有此项)；

7

“冷冻干燥”自动过程有阶段显示功能；

8

具有数据、曲线两种记录功能，可根据批号随时U盘导出

9

可存储数据、曲线记录；

10

“冷冻干燥”完成后，可将“工艺配方”、“数据曲线”、“历史记录”、“操作记录”、“报警记录”等原始记录一起打印

11

可根据用户实际使用需要增加相应软件功能；
