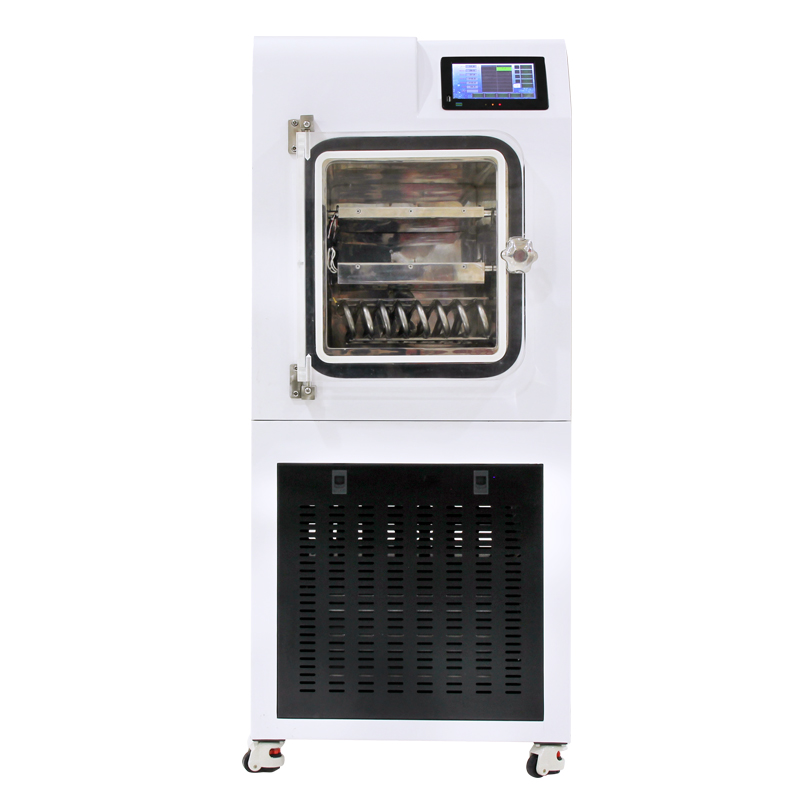

制造标准Manufacture Standards

生产（中小）型

A、干燥箱

序号SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

干燥箱Chamber

AISI304L不锈钢

1套

2

板层Shelves

AISI304L不锈钢

1套

尺寸：400*270

2+1层

3

箱门Door

亚克力或者不锈钢

1套

4

安全手柄门锁

Door lock system with safe bolt

不锈钢

1套

5

制品测温探头

Product sensors

Pt-100 热电阻A级

2支

6

导热油温度探头

Temperature sensors

(thermal fluid)

Pt-100 热电阻A级

1支

8

箱体材料

不锈钢304

1套

9

箱体材料）

304不锈钢5mm

1套

性能参数Performance parameters

1

设计压力

Design pressure

0.15Mpa

2

设计温度

Design temperature

128℃

3

光洁度   Finish

Ra≤0.4

4

平整度Level

0.5mm/m

5

板层温度

-55℃到60℃;

6

板层可达温度

+60℃

7

板层温度均匀性

Shelves temperature

uniformity

±1.5°C（空载平衡后）

±1.5°C（soak stage）

8

搁板间距

Spacing

70mm

9

干燥箱外形

Chamber type

长方型   Rectangular

10

保温层

Insulation

B1   级 保温棉

B1    Cotton insulation

11

开门方向

Open direction

向右 /左

12

门密封条

Sealing strips for doors

硅橡胶

技术优势   Technical advantages

1

不锈钢板材均采用优质板材，保证箱体表面光洁度，从而保证无菌要求；

2

板层具有很高强度，能够耐受长期使用；

3

板层通过机械加工，可保证高要求平整度；

4

板层控温精度±1℃（PID调节）；

5

密封条门，可防止积水，更加符合无菌要求；

B、冷凝器（含盘管）   Condenser (with coiled pipe)

序号

SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

冷凝器

Condenser

AISI 304L   不锈钢

1套

2

冷凝盘管

Condenser coiled pipe

外置盘管

1套

3

冷凝器测温探头

Temperature sensors

(condenser)

Pt-100 热电阻   A级

1支

4

化霜

Valve for de-icing

电加热

1个

性能参数   Performance parameters

1

设计压力   Design pressure

0.15Mpa

2

设计温度

Design temperature

128℃

3

光洁度   Finish

Ra≤0.4um

4

盘管极限温度

Coiled temperature Min

-60℃到-70℃

5

冷凝器捕冰能力

Condenser frosting

capacity

4Kg/批（物料冻干的时间与物料特性及厚度有关）

6

冷凝器外型

Condenser type

方形

7

盘管方式

方形

8

是否有观察窗

有

9

与箱体连接管路

一体

技术优势   Technical advantages

1

不锈钢板材均采用304板材，保证箱体表面光洁度，从而保证无菌要求；

D、制冷系统   Refrigeration system

序号

SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

压缩机型号及数量

Compressor model and

number

泰康压缩机

1台

2

制冷剂

Refrigerant

R404a ,R23绿色环保型 ，

适量

Right quantity

3

油分离器

Oil separator

丹佛斯

1个

5

压力自动保护装置

Automatic protective

device for pressure

丹佛斯

1个

6

除酸干燥过滤器

Filter for disacidifying and drying

丹佛斯

1套

7

压力表   Pressure meter

台湾

2个

8

膨胀阀   Expansion valve

丹佛斯

2个

9

管道保温材料

B1级保温棉

1套

10

水冷冷凝器

济南

10P

性能参数   Performance parameters

1

板层制冷速度（空载）

Shelf cooling time (empty)

+20～-30°C ≤60minutes

2

冷凝器制冷速度（空载）

Condenser cooling time

(empty)

+20～-30°C ≤ 30 minutes

技术优势Technical advantages

1

压缩机采用“泰康”品牌，采用覆叠制冷方式，降温速度快，温度低，性能更加稳定、可靠；

2

采用符合蒙特利尔公约的环保型制冷剂；

Adopt the environmental protection type refrigerant which accords with the Montreal Convention.

3

压缩机电机多重保护功能；

The poly-protection function of compressor motor

性能参数   Performance parameters

1

加热速度Heating rate

1°C/min

技术优势   Technical advantages

1

电加热采用PID能量调节控制，可以 有效的利用加热能源；

Electric heating is controled by PID which can use the heating energy most effectively.

K、电气控制系统   Electric control system

序号

SN

名称

Name

型号/规格/材质

Model/Specifications/Material

数量

Number

1

电气标准

Electric standard

国家标准

／

2

PLC

包含温度模块

2套

5

触摸屏   Touch screen

南京研沃

1个

6

空气开关    Breaker

正泰

／

7

交流接触器   AC contactor

正泰

／

8

中间继电器

正泰

9

固态继电器

正泰

10

开关电源

正泰

12

液压站

国产

13

油缸

国产

14

电气保护等级

Protection class

IP22

／

控制方式   Control type

手动及自动控制   Manual and automatic

软件功能   Software function

1

冷冻干燥（手动、自动，可任意切换）

Freeze drying (switch the type between manual and automatic randomly)

2

化霜

5

工艺设定（配方管理）Technique setting (recipe management)

技术优势   Technical advantages

1

多组密码，可选定多组操作权限(选电脑就有此项)；

2

自动、手动在任何节点任意切换；

3

系统操作可在无菌室、机房、冻干控制室进行，并且相互具有互锁功能，避免误操作

4

无菌室装有液压急停按钮，可在紧急情况下强制停止板层运行(压塞有此项)；

5

友善的人机界面具有各种部件工作状态及温度、真空度参数显示；

6

“配方管理”可设多条冻干工艺曲线(选电脑就有此项)；

7

“冷冻干燥”自动过程有阶段显示功能；

8

具有数据、曲线两种记录功能，可根据批号随时调用或打印(选电脑就有此项)；

9

可存储数据、曲线记录；

10

“冷冻干燥”完成后，可将“工艺配方”、“数据曲线”、“历史记录”、“操作记录”、“报警记录”等原始记录一起打印，可作为批产品的详细批记录进行保存(选电脑就有此项)；

11

可根据用户实际使用需要增加相应软件功能；
