日本图技 GL840系列数据记录仪

产品名称:日本图技 GL840系列数据记录仪

产品描述:日本图记GL840记录仪是GL820记录仪升级换代型号,支持3种输入形态和无线LAN远距离传输监控,标准通道数为20ch,最大可扩展至200ch。GL840记录仪用扩展端子台连接线缆可以把本体-端子台、端子-端子间分开,端子台可延长本体-端子间距至20米.........

产品介绍

日本图技GRPAHTEC GL840数据记录仪

?日本图技全新推出GL820记录仪的升级产品GL840系列,日本图技GL840存储记录仪分为两个型号分别是GL840-M和GL840-WV。两个型号的主要区别是输入电压和测试精度不一样。详情可咨询深圳普利华科技。全新GL840记录仪测试电压范围更大,全部可以直接连接GL100的传感器,存储采用外接SD卡存储,zui大可支持32G。GL840存储记录仪全部支持无线通讯,可以直接和GL100进行无线通讯。GL840显示屏幕增加到7英寸。

本图日本图技midi loggerGL840-WV 数据记录仪/存储记录仪技midi loggerGL840-WV 数据记录

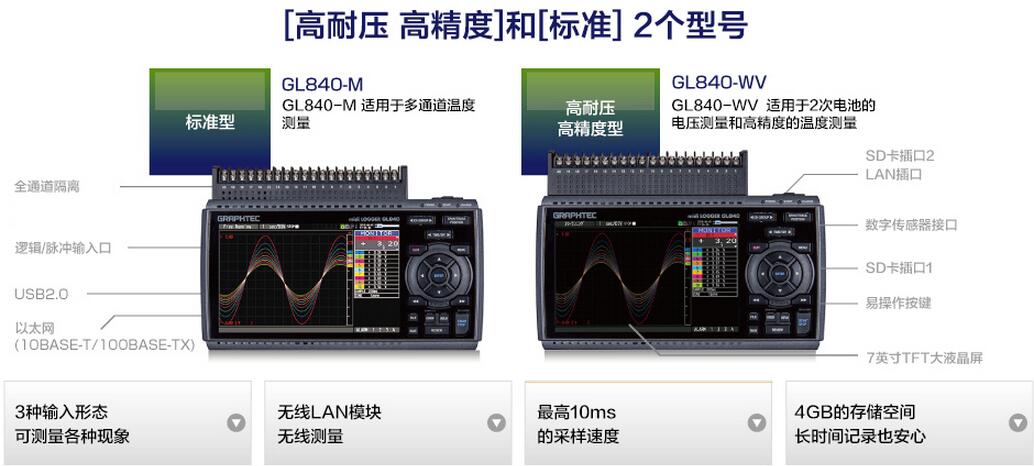

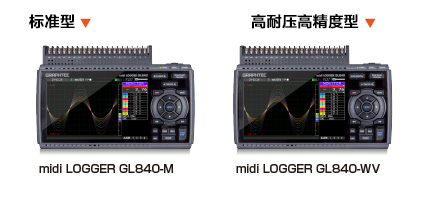

midi logger GL840存储记录仪分为[高耐压·高精度]和[标准]的2个产品型号

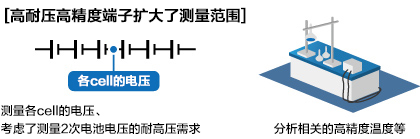

GL840存储记录仪的型号 zui适合多通道温度测量的[标准型 GL840-M]外、增加了适合充电电池的电压测量和高精度温度测量的[高耐压·高精度型 GL840-WV]。

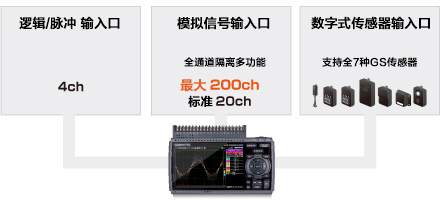

midi logger GL840存储记录仪支持三种输入方式

GL840存储记录仪输入方式 配备了[模拟信号输入(全通道隔离多功能)][逻辑/脉冲输入][数字式传感器输入口]的3种输入口、可测量各种各样的现象。

GL840存储记录仪性能

日本图技midi loggerGL840-WV 数据记录仪/存储记录仪具有3种输入形态 可测量各种各样的现象

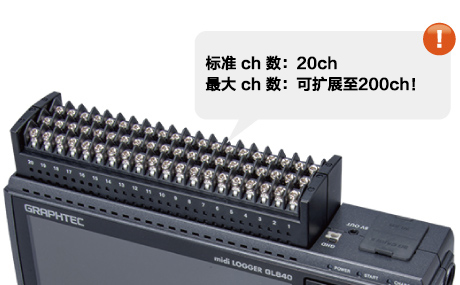

输入1 : zui大扩展至200ch 模拟信号输入口(通道间绝缘多功能输入)

为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。两端子台采用了全通道隔离输入方式、可测量各种各样的现象。标准通道数为20ch、zui大可扩展至200ch、使用接续线缆·扩展基座·端子台可延长本体-端子间距至20m。

GL840接线端子midi logger GL840












项目 标准型
端子台:B-564
高耐压·高精度型
端子台:B-565
电压 量程 20mV~100V、1-5V F.S. 20mV~100V、1-5 V/F.S.
zui大输入电压
(输入端子/GND间)
60V 300Vp-p
测量精度 ±0.1% of F.S. ±(0.05% of F.S. +10μV)
温度 热电偶 R,S,B,K,E,T,J,N,W (WRe5-26)
热电阻 Pt100,JPt100,Pt1000
测定精度 例)K型热电偶时 (TS:温度)
-200<=TS<=-100 ±(0.05% of rdg +2.0℃)
-100<TS<=1370 ±(0.05% of rdg +1.0℃)
基准接点补偿确度 ±0.5℃
K型热电偶测量
-100℃ 时
测量精度 ±2.55℃
测量100℃时
测量精度 ±1.55℃
例)K型热电偶时 (TS:温度)
-200<=TS<=-100  ±1.5℃
-100<TS<=1370 ±0.8℃
基准接点补偿确度  ±0.3℃
K型热电偶测量
-100℃时
测量精度 ±1.8℃
测量100℃时
测量精度 ±1.1℃
湿度 0~ (需要选件B-530)

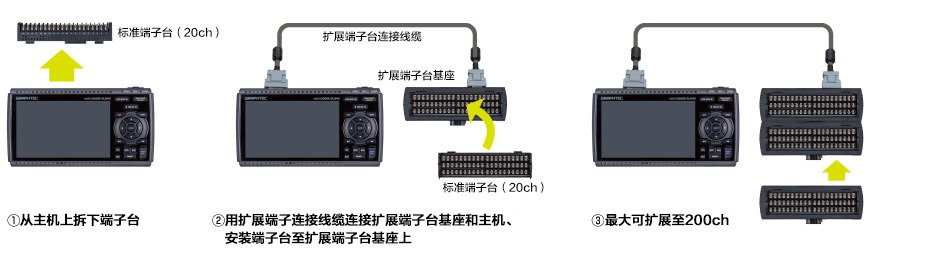

midi logger GL840存储记录仪的模拟信号输入口的接口数的扩展

端子台的通道数可以从标准的20ch扩展至200ch(一次加20ch)。
■GL840-M的扩展范例

GL840存储记录仪模块连接

通道扩展例 20ch 40ch 100ch 200ch
GL840本体 1 1 1 1
扩展端子台连接用线缆 - 1 1 1
扩展端子台基座 - 2 5 10
20ch扩展端子台
(标准型/高耐压高精度型)
- 1 4 9

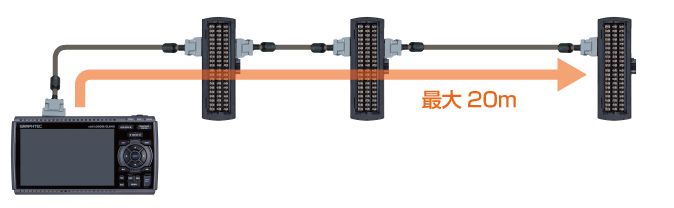

GL840用扩展端子台连接线缆(50cm、2m 2种)可以把本体-端子台、端子-端子间分开
※noise影响时、请减速采样速度。

GL840存储记录仪端子接线情况

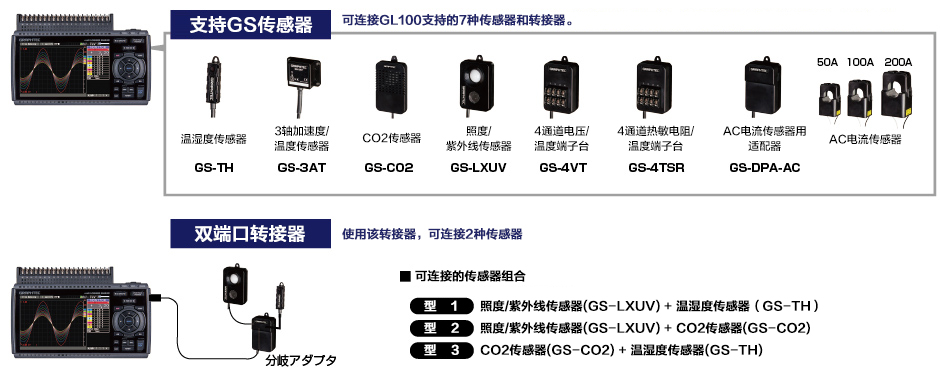

输入2:midi logger GL840存储记录仪的数字式传感器连接口

GL100的7种传感器和转接器都可以连接。延伸了测量的范围。 GL840存储记录仪外接传感器

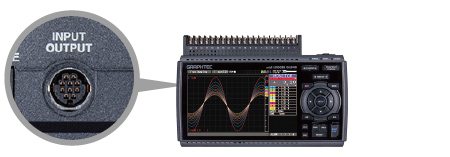

输入3:midi logger GL840存储记录仪的逻辑/脉冲 输入口GL840存储记录仪逻辑通道

逻辑或者脉冲信号 4通道可供输入。测量脉冲信号时、累计·瞬时·转速的测量可每个通道进行选择。



midi logger GL840存储记录仪zui高10ms的采样速度

减少通道数可以zui高10ms的速度记录数据。

采样速度 10ms 20ms 50ms 100ms 200ms 500ms 1s 2s
可使用ch数 1 2 5 10 20 50 100 200
测定对象 电压
温度 - - -

4GB存储空间 可安心进行长时间的数据记录

midi logger GL840存储记录仪标配4GB闪存。记录数据可保存为GBD(graphtec binary data)格式、CSV格式。
记录时间例 (模拟信号20ch、2GB记录时)

采样速度 10ms 50ms 100ms 200ms 500ms 1s 10s
GBD格式 31日 77 95日 108日 207日 365日以上 365日以上
CSV格式 3日 11日 16日 21日 54日 109日 365日以上

 记录时间为估算值。采样速度受使用ch数限制。10ms:1ch、50ms:5ch、100ms:10ch

重复记录功能

GL840循环收录超过设定的记录数时、自动删除旧数据仅保存zui新的数据。可设定数:1000点~2,000,000点。

接力记录功能

GL840接力收录GL840记录数据一次zui大为2GB。使用本功能可以2GB为单位、不丢失数据情况下连续记录。

数据记录中交换SD卡的功能

GL840标配SD卡数据记录过程中 可以交换SD卡的功能。

midi logger GL840存储记录仪便利的功能

警报输出功能

GL840报警功能异常信号发生时、可以输出报警信号。每个通道可以进行条件设定各。标配了4个输出口。

USB驱动模式

GL840温度记录仪USB模式用USB线连接GL840和PC、以USB驱动模式启动的话、GL840被PC识别为一个驱动、GL840内的数据文件可以拖移至PC内。

导航功能

GL840导航功能对初次使用者介绍记录设定和触发设定、简单的无线LAN连接。


7英寸TFT液晶画面显示

GL840显示屏液晶屏变大、改善了可视性与操作性。


适用3种电源

GL840电池GL840的电源支持AC电源、DC驱动、电池驱动。

丰富的连网功能

GL840丰富网络功能利用网络可以有各种连接方法来传递数据。
WEB浏览器功能 / FTP服务器功能。
FTP用户端功能 / NTP用户端功能。

midi logger GL840温度记录仪无线LAN模块 活用GL840!!

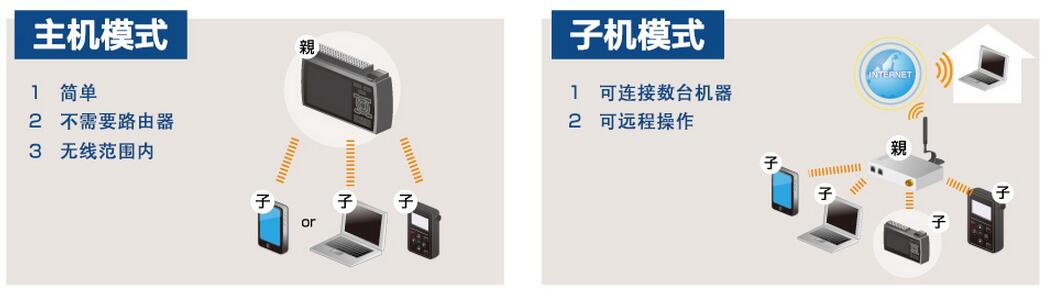

midi LOGGER GL840安装选件GL无线LAN模块(B-568) 后、可通过无线进行测量。 安装无线LAN模块、根据用途选用「母机模式」或者「子机模式」进行无线测量。

midi logger GL840

无线LAN的使用案例

midi LOGGER GL840安装选件GL无线LAN模块后、可通过无线进行测量安装无线LAN模块、根据用途选用「母机模式」或者「子机模式」进行无线测量。

无线LAN圈内的利用

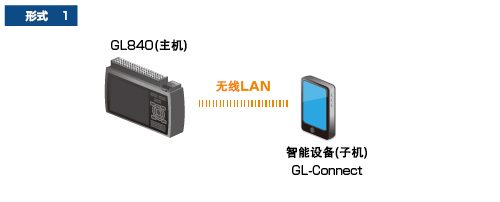

midi logger GL840记录仪■形式1


数据
确认
开始/停止 设定 保存 收邮件
智能设备 Ο Ο Ο - -

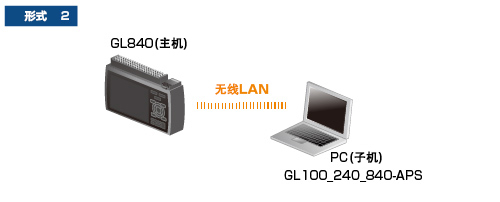

GL840存储记录仪■形式2


数据
确认
开始/停止 设定 保存 收邮件
PC Ο Ο Ο Ο -

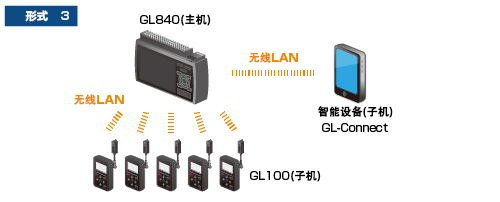

日本图技GL840■形式3


数据
确认
开始/停止 设定 保存 收邮件
智能设备 Ο Ο Ο - -

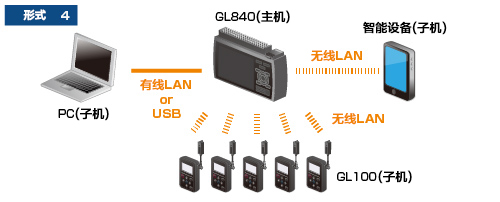

GL840温度记录仪■形式4


数据
确认
开始/停止 设定 保存 收邮件
智能设备 Ο Ο Ο - -
PC Ο Ο Ο Ο -



无线LAN圈内的利用(连接到服务器)

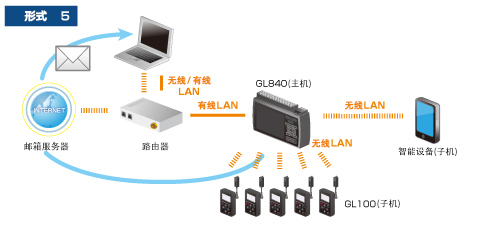

GL840记录仪■形式5


数据
确认
开始/停止 设定 保存 收邮件
智能设备 Ο Ο Ο - -
PC Ο Ο Ο Ο Ο

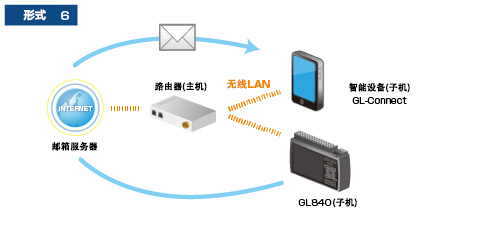

GL840温湿度记录仪■形式6


数据
确认
开始/停止 设定 保存 收邮件
智能设备 Ο Ο Ο - Ο


GL840多通道存储记录仪■形式7


数据
确认
开始/停止 设定 保存 收邮件
PC Ο Ο Ο Ο Ο



连接网络(远程监控)

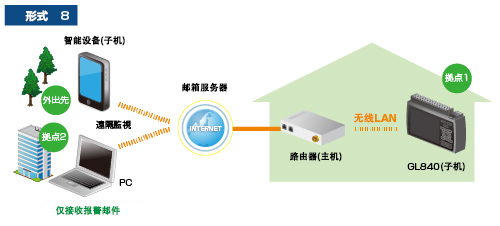

GL840存储记录仪■形式8


数据
确认
开始/停止 设定 保存 收邮件
智能设备 - - - - Ο
PC - - - - Ο

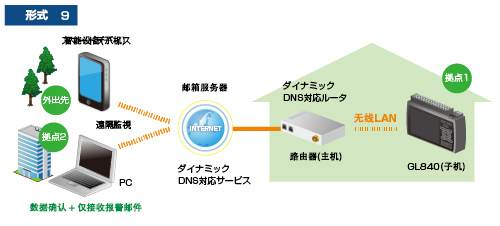

GL840记录仪应用■形式9


数据
确认
开始/停止 设定 保存 收邮件
智能设备 Ο Ο Ο - Ο
PC Ο Ο Ο Ο Ο


分享到:0


仪/存储记录仪介绍:

日本图技GL840-WV存储记录仪系列是GL820的升级版。GL840-WV耐高电压型,适用于积层电池包的电压测定和高精度的温度测定。标准通道为20ch,可增加20ch的扩展模块,zui多可扩展至200ch;GL840可进行电压/温度/湿度/脉冲/逻辑,加速度,一氧化碳多元输入方式,拥有7英寸的液晶宽屏清晰显示波形,具有警报输出的功能,USB驱动模式,导航功能;zui高支持10ms间隔采样,支持大容量SD存储卡进行可信高的长时间的测量,GL840-M和GL840-WV循环收录功能,接力收录功能,收录进行中可换SD储存卡。
